Beratung, Planung & Bauablauf

Gut beraten vom ersten Gespräch bis zur fertigen Bodenplatte – und jeder Arbeitsschritt für Sie dokumentiert.

Beratung & Planung

Erst verstehen, dann bauen

Kein Bauvorhaben gleicht dem anderen. Deshalb klären wir alle offenen Fragen, bevor es an die Umsetzung geht: Haustyp, Baugrund, Haustechnik, Zeitplan. Auf dieser Grundlage legen wir Ihr Fundamentsystem individuell aus und erstellen die Fundamentstatik.

Unsere Mitarbeiter werden regelmäßig geschult und arbeiten auf dem aktuellen Stand der Technik. Auf der Baustelle stimmen wir uns eng mit Hausherstellern, Tiefbauern, Heizungsinstallateuren und Elektrikern ab – damit am Ende alles ineinandergreift.

  • Kostenlose und unverbindliche Erstberatung
  • Fundamentstatik und projektbezogener Verlegeplan aus unserem Haus
  • Enge Abstimmung mit allen Gewerken
  • Lückenlose Foto-Dokumentation aller Arbeitsschritte

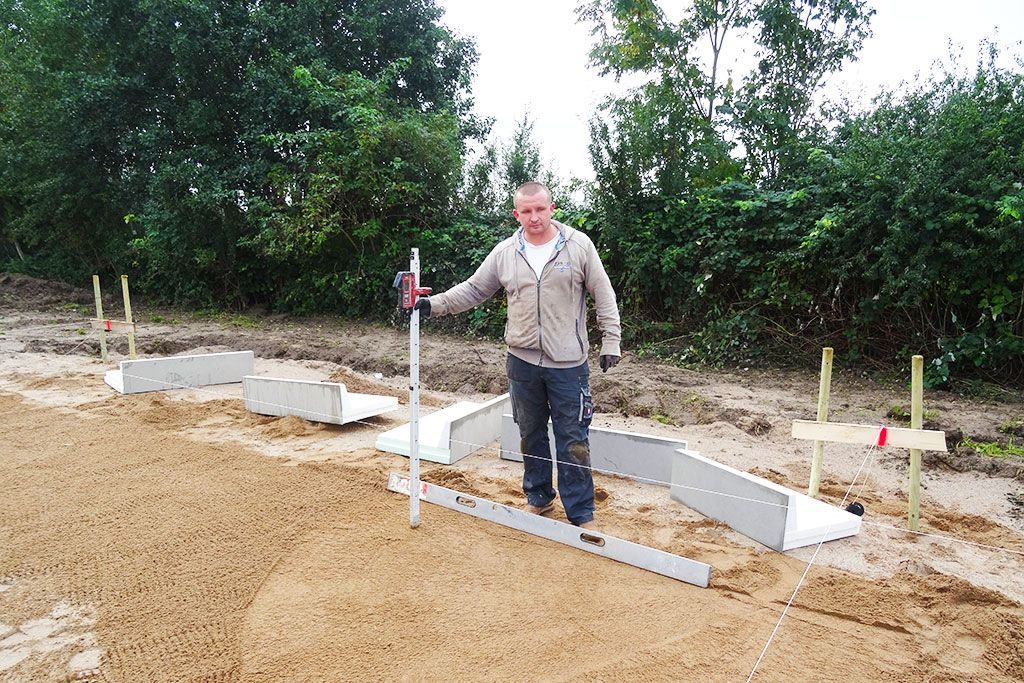

ProEcoTec-Monteure richten den Baugrund lasergestützt ein Lasergestützt eingerichtet, millimetergenau gebaut

Der Bauablauf

Schritt für Schritt zur fertigen Energiespar-Bodenplatte

Damit Sie wissen, was auf Ihrer Baustelle passiert, haben wir alle Arbeitsschritte dokumentiert – mit Originalfotos von unseren Baustellen.

1

Verlegung der Grundleitungen

Optional

Auf Wunsch liefern und verlegen wir Grundleitungen DN 100 unterhalb der Bodenplatte – exakt nach Plan, innerhalb des Gebäudes bis zur Außenkante des Fundaments. Verfüllt wird mit geeignetem Aushubmaterial.

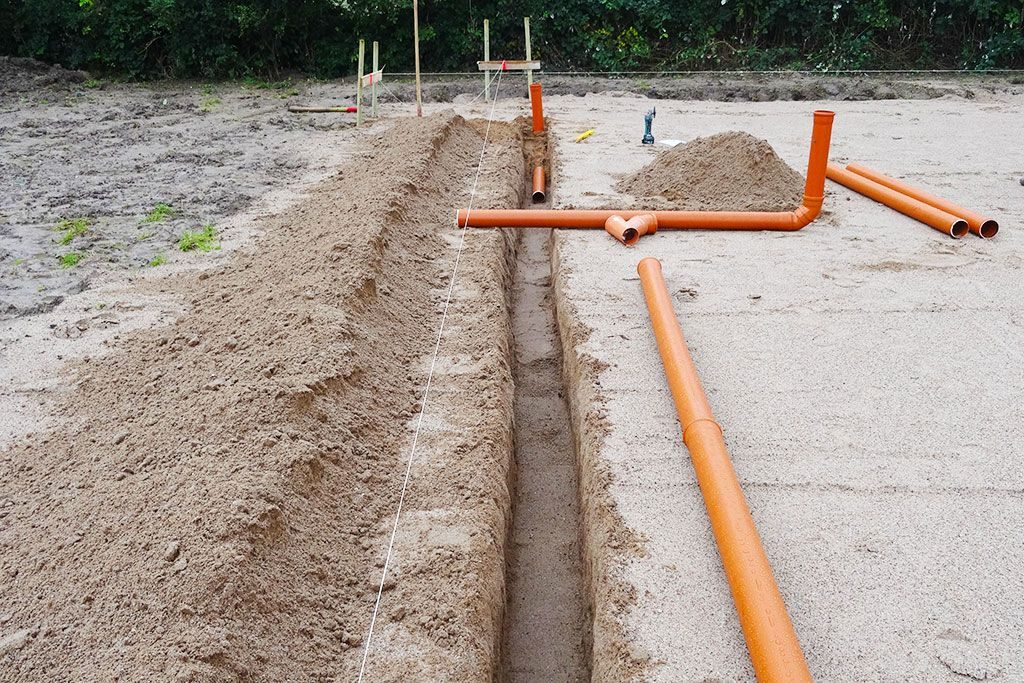

  • Verlegung der Grundleitungen – Baustellenfoto 1

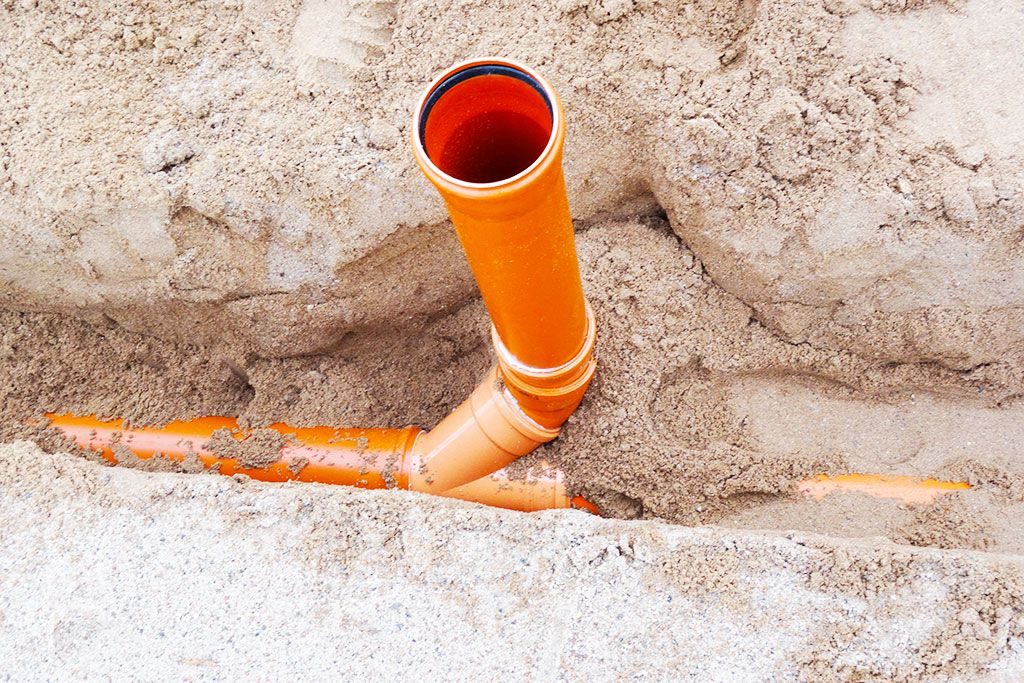

  • Verlegung der Grundleitungen – Baustellenfoto 2

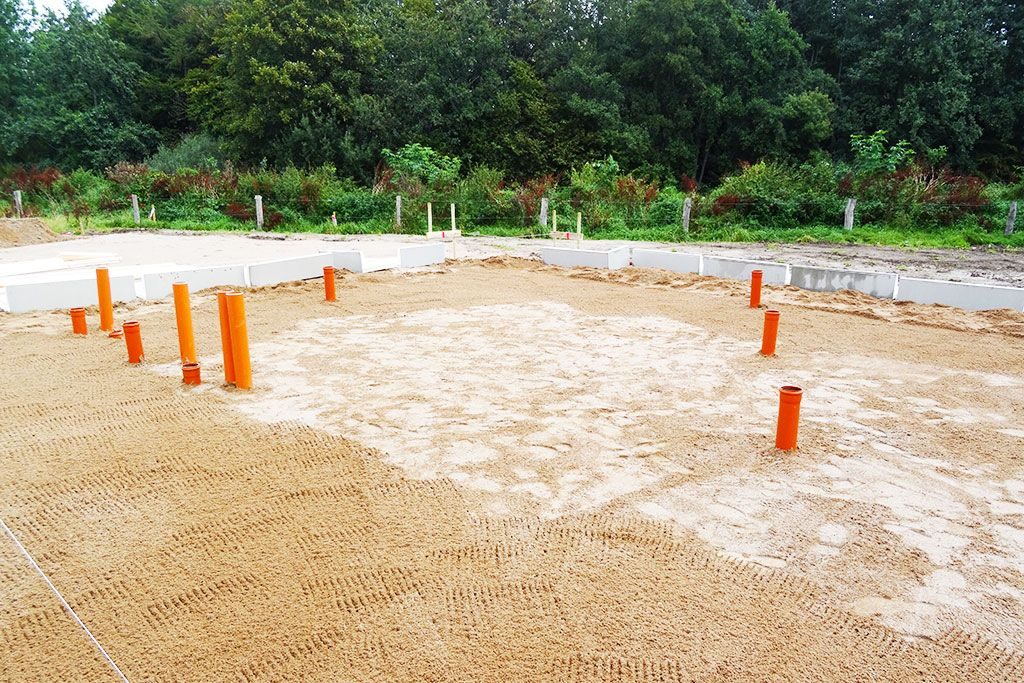

  • Verlegung der Grundleitungen – Baustellenfoto 3
2

Erstellen des Feinplanums

Auf Wunsch

Das Feinplanum entsteht lasergestützt. Entscheidend ist, dass die festgelegten Höhen des Bauuntergrunds aus den Erdarbeiten exakt eingehalten werden – hier legen wir die Basis für alles Weitere.

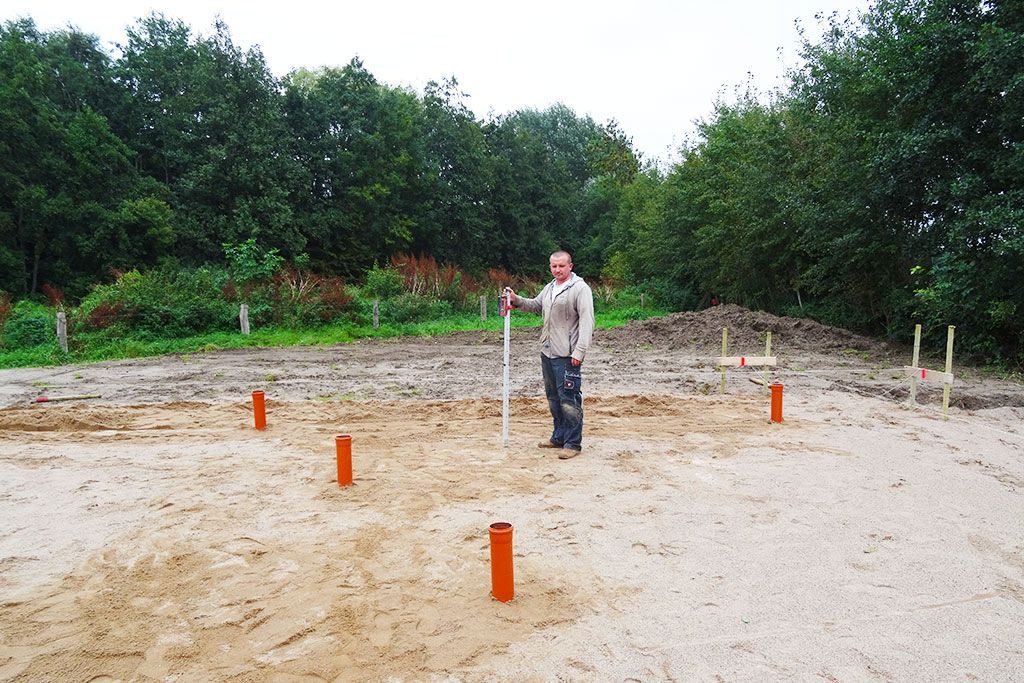

  • Erstellen des Feinplanums – Baustellenfoto 1
  • Erstellen des Feinplanums – Baustellenfoto 2
  • Erstellen des Feinplanums – Baustellenfoto 3

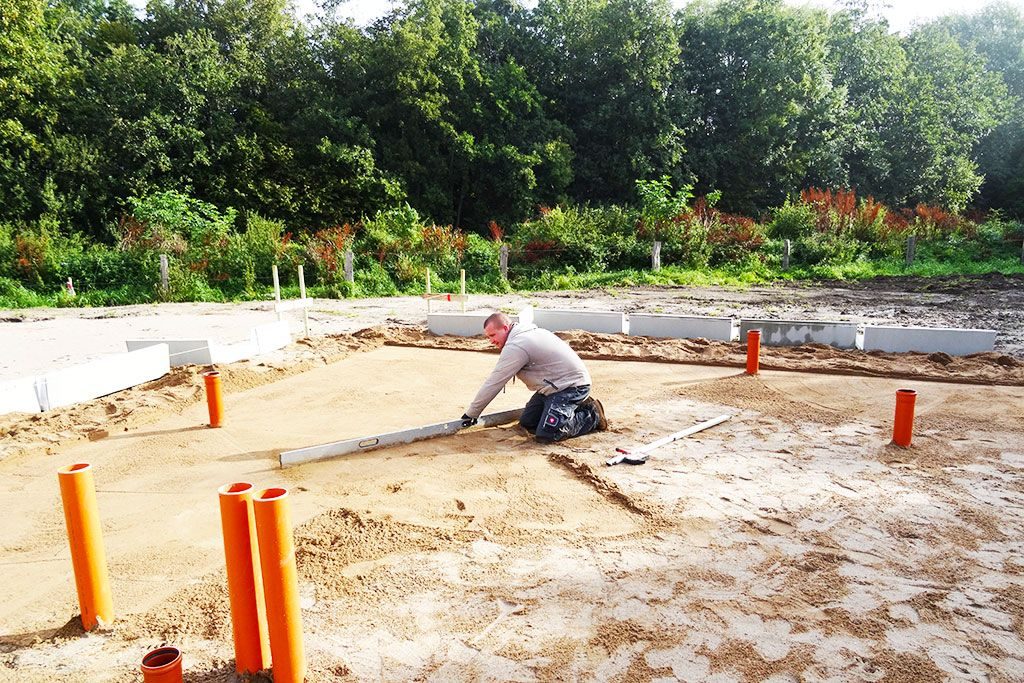

  • Erstellen des Feinplanums – Baustellenfoto 4

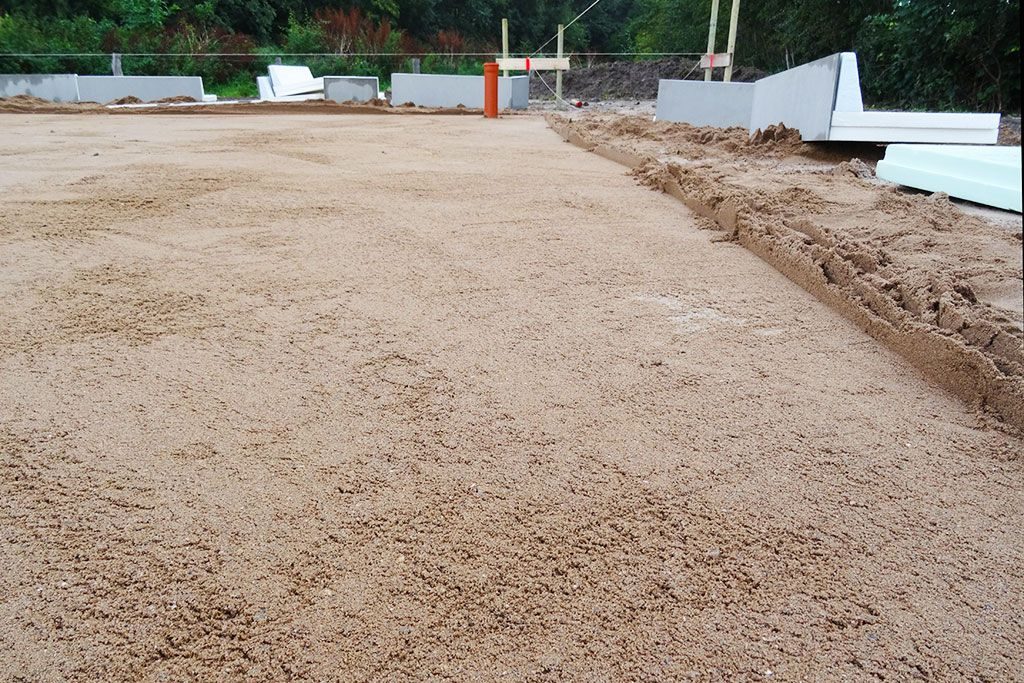

  • Erstellen des Feinplanums – Baustellenfoto 5

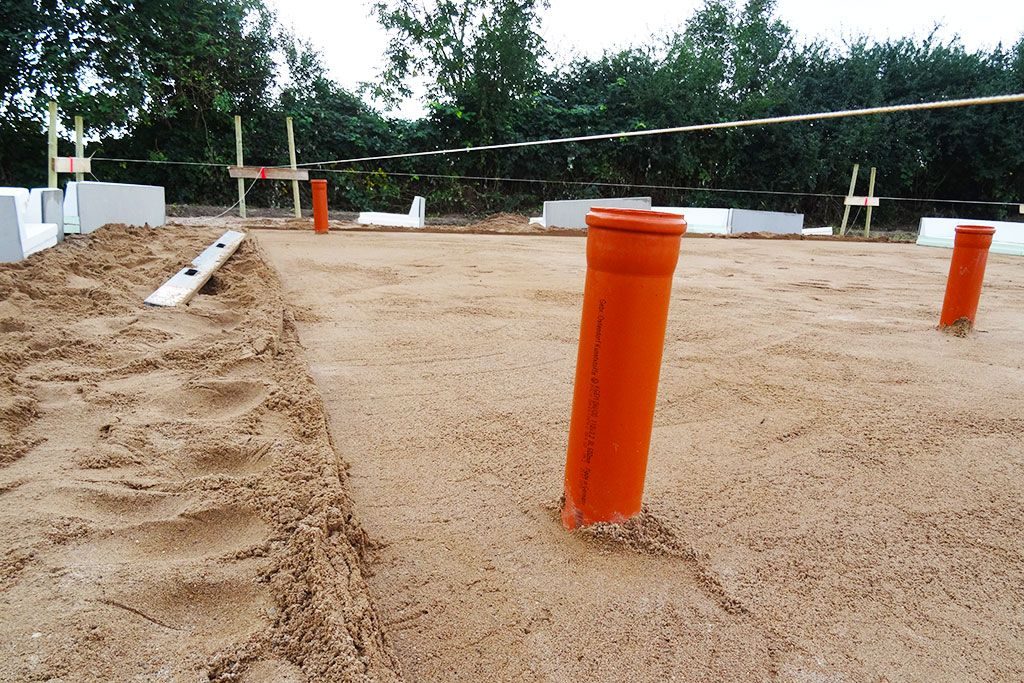

  • Erstellen des Feinplanums – Baustellenfoto 6
3

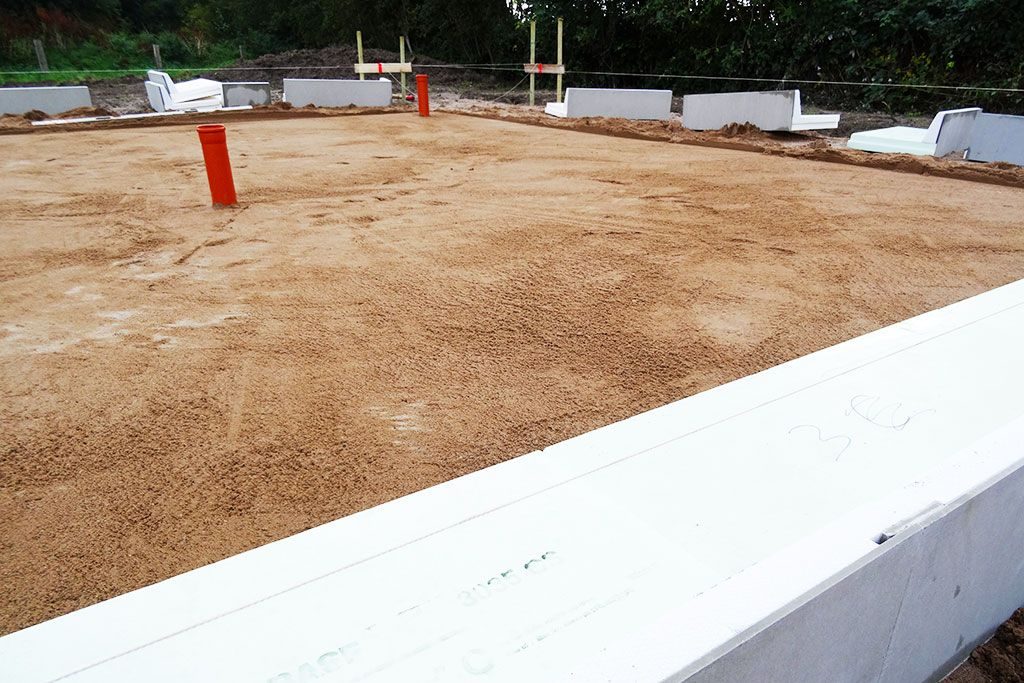

Verlegung der Randelemente

Die projektbezogen gefertigten Randelemente (verlorene Schalung) werden nach dem Schnurgerüst gesetzt – mit moderner Lasertechnik, auf den Millimeter genau.

  • Verlegung der Randelemente – Baustellenfoto 1

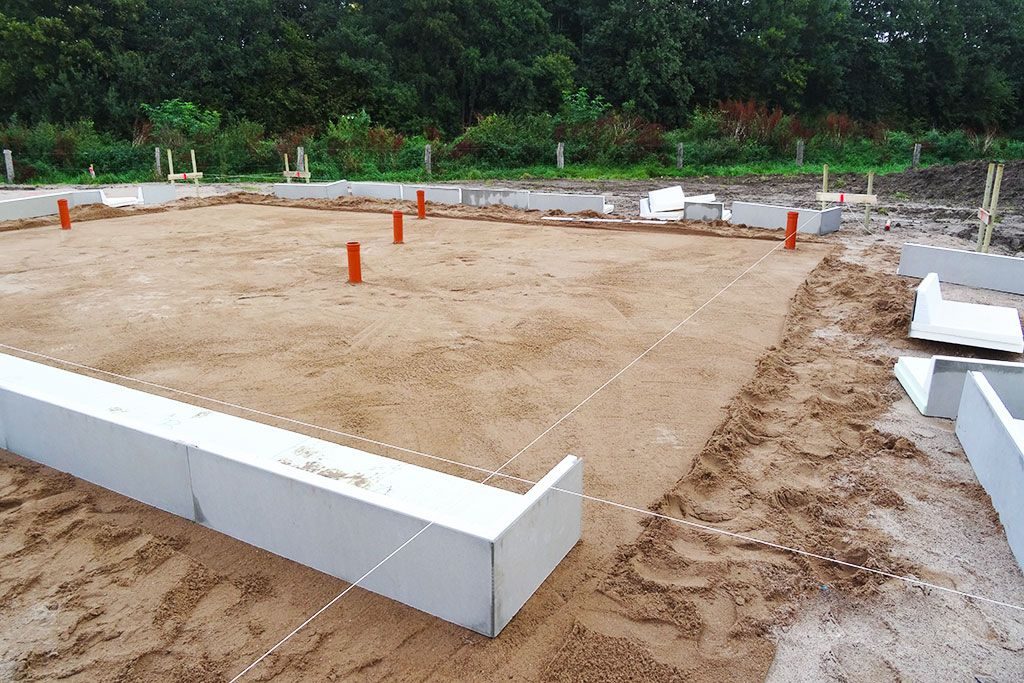

  • Verlegung der Randelemente – Baustellenfoto 2

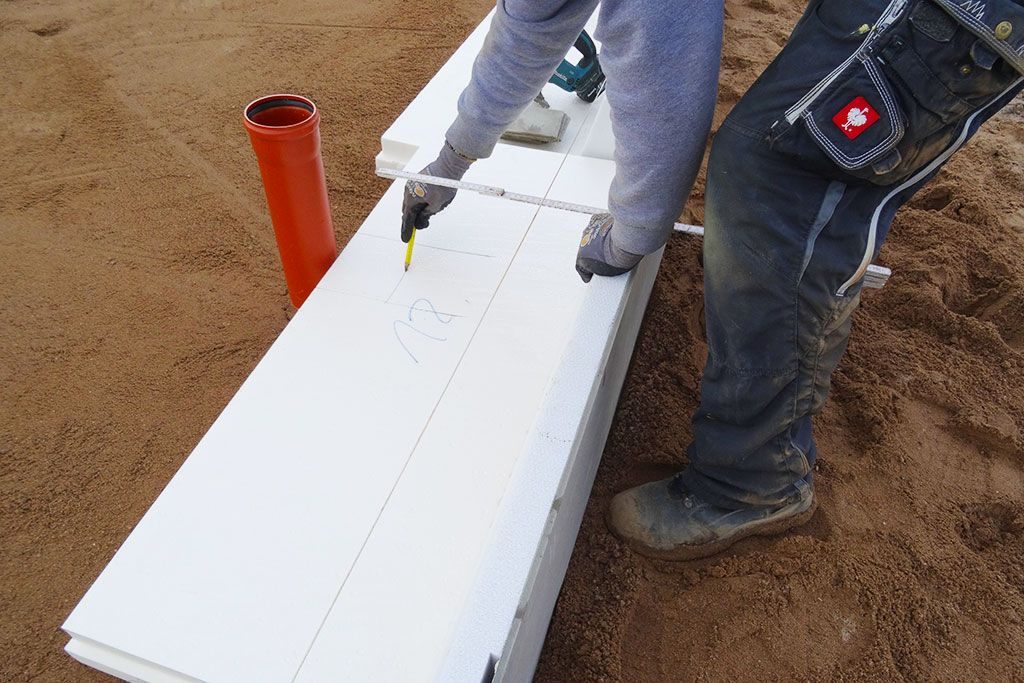

  • Verlegung der Randelemente – Baustellenfoto 3

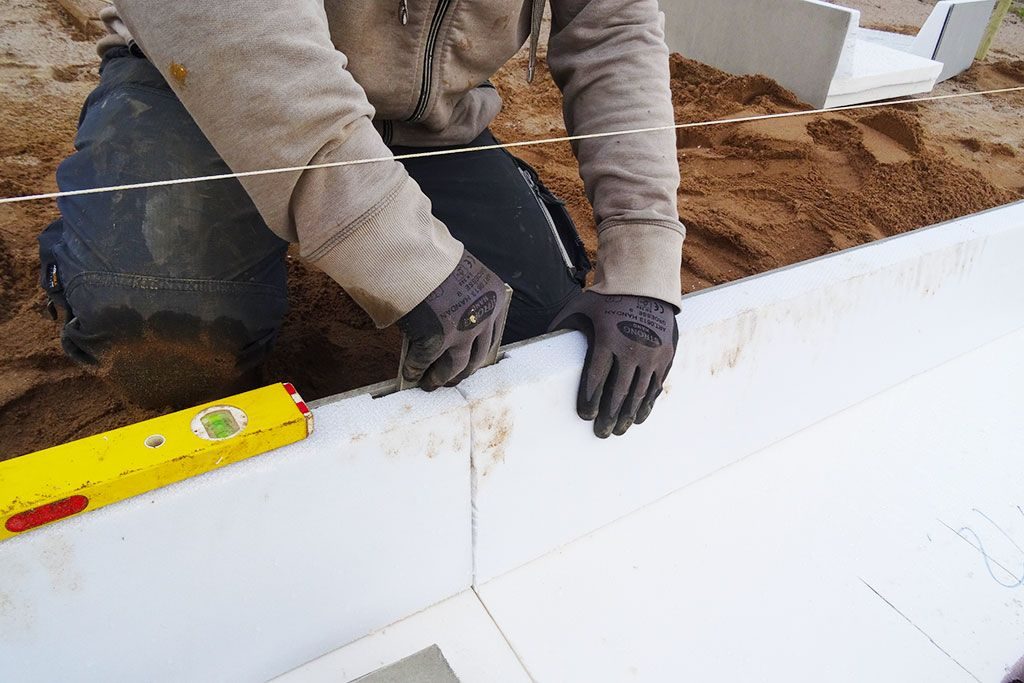

  • Verlegung der Randelemente – Baustellenfoto 4

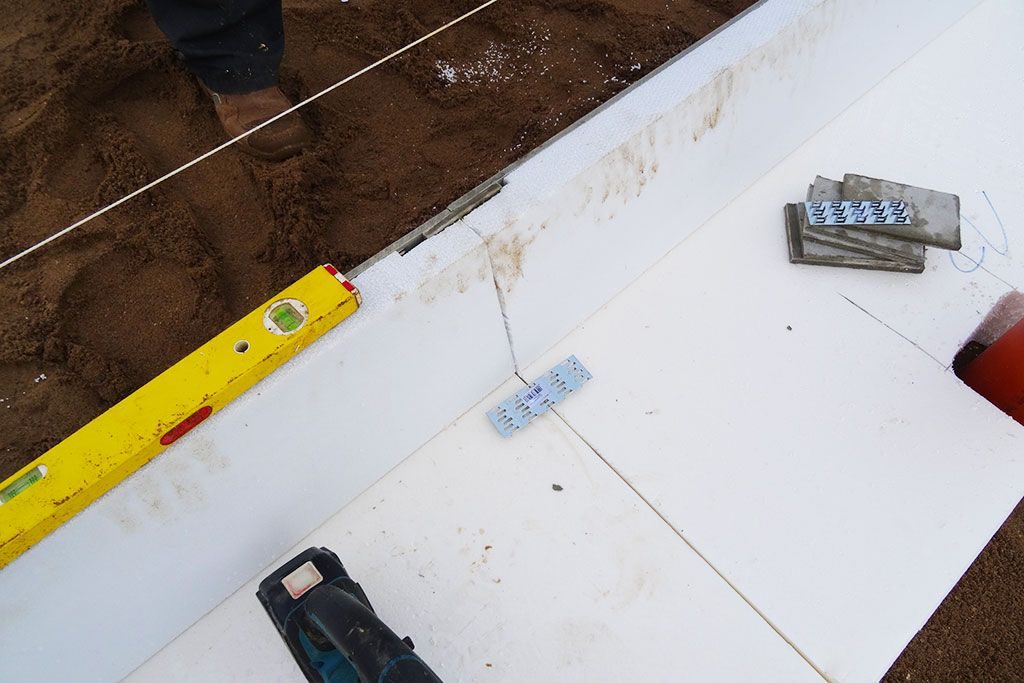

  • Verlegung der Randelemente – Baustellenfoto 5

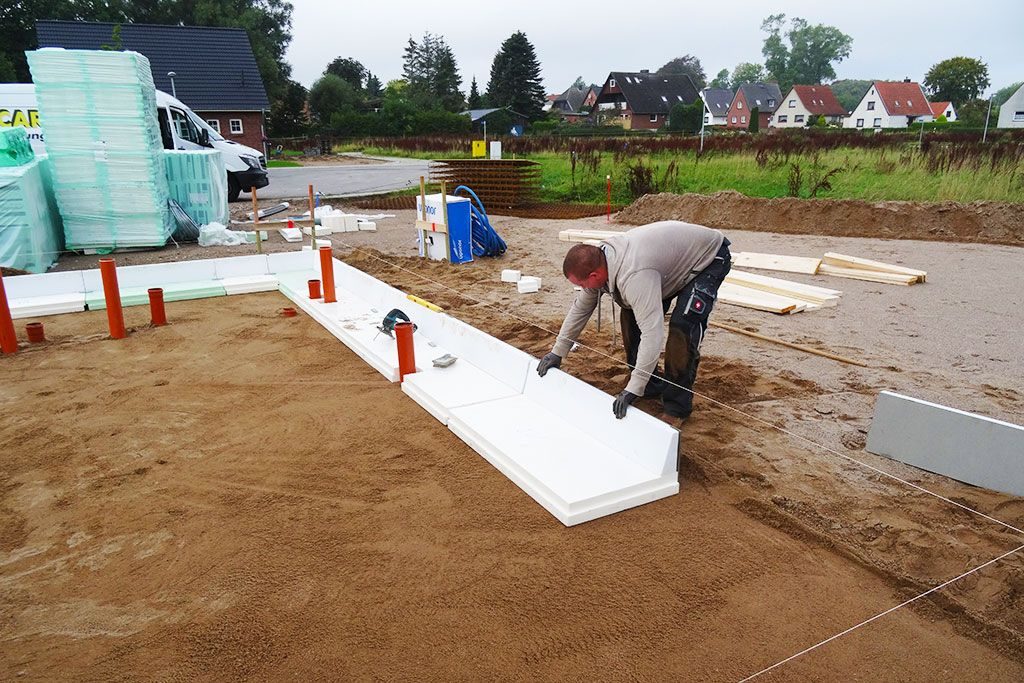

  • Verlegung der Randelemente – Baustellenfoto 6
4

Flächendämmung verlegen – 1. Lage

Die erste Dämmlage besteht aus 10 cm druckfester, lastabtragender XPS-Perimeterdämmung mit Zulassung für den erdberührten Bereich.

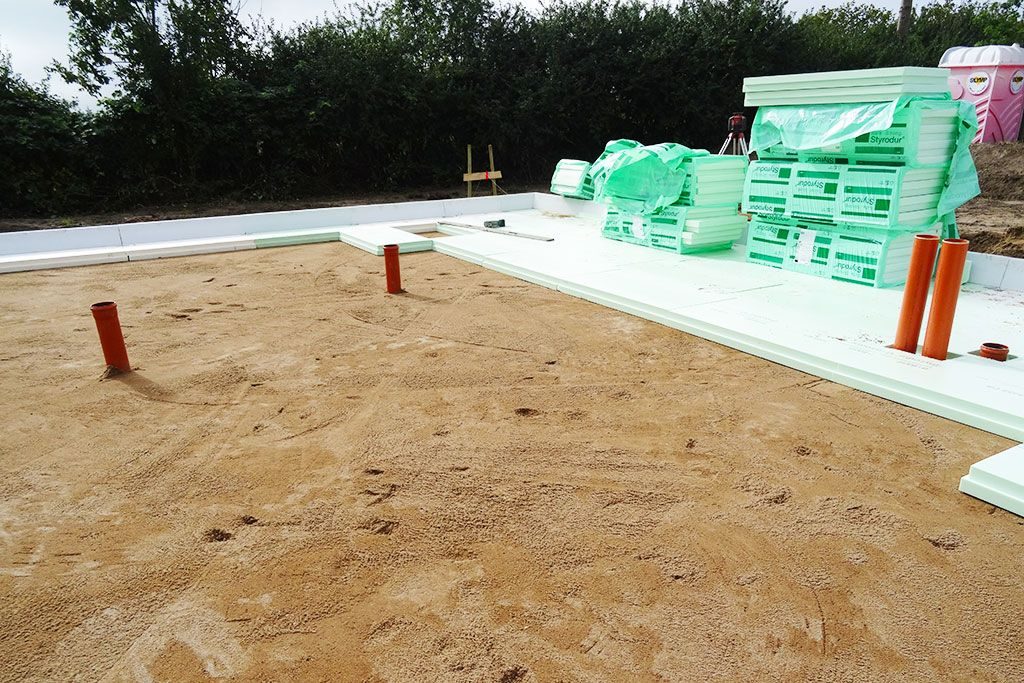

  • Flächendämmung verlegen – 1. Lage – Baustellenfoto 1

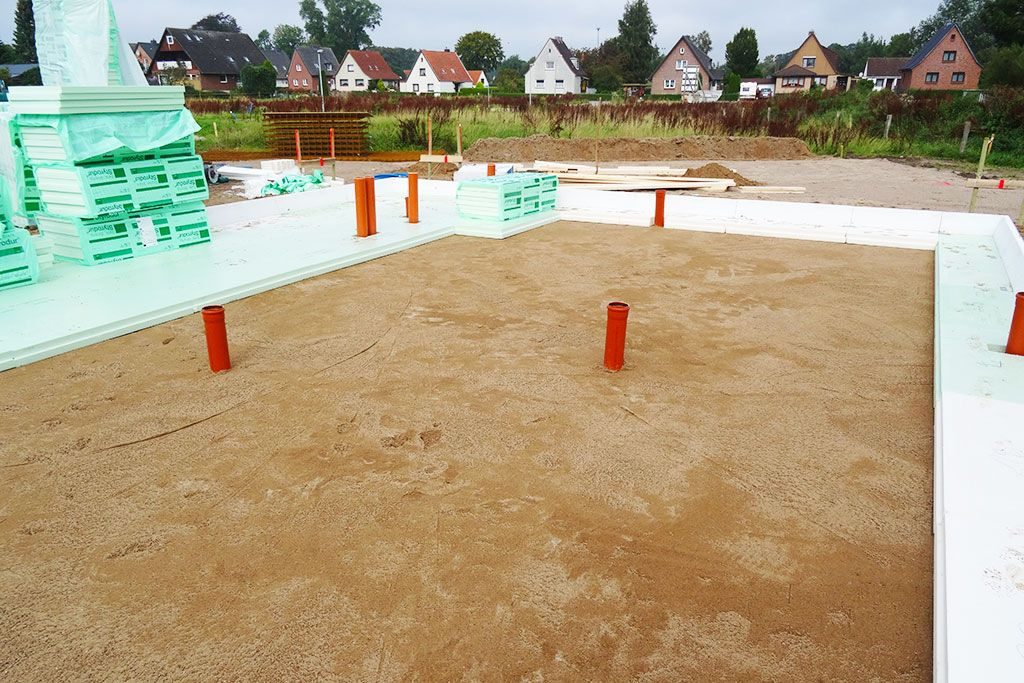

  • Flächendämmung verlegen – 1. Lage – Baustellenfoto 2

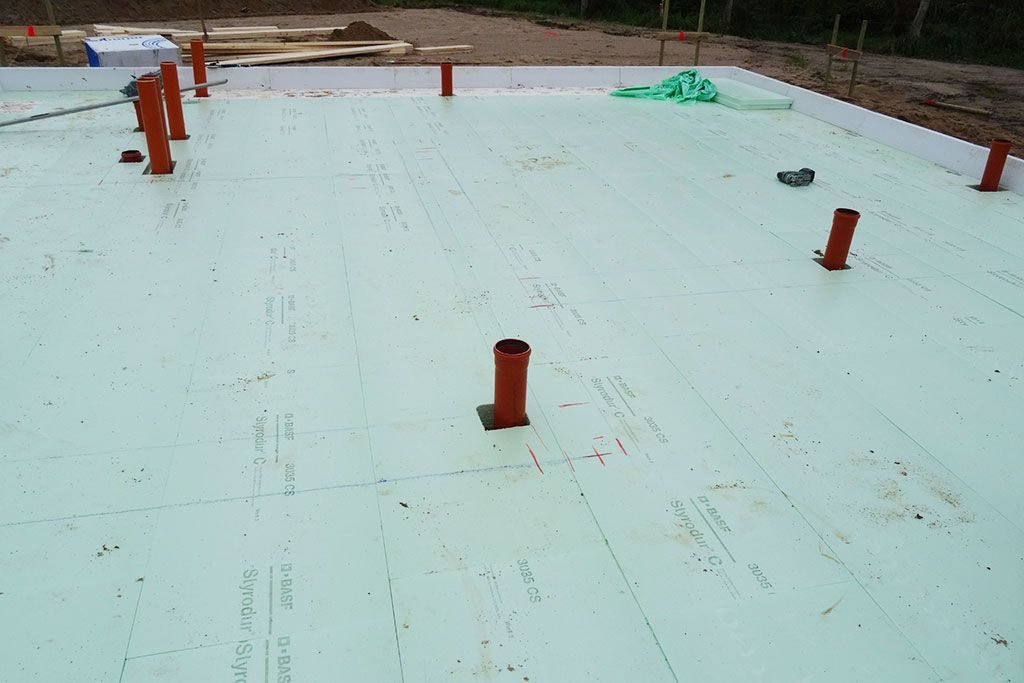

  • Flächendämmung verlegen – 1. Lage – Baustellenfoto 3
5

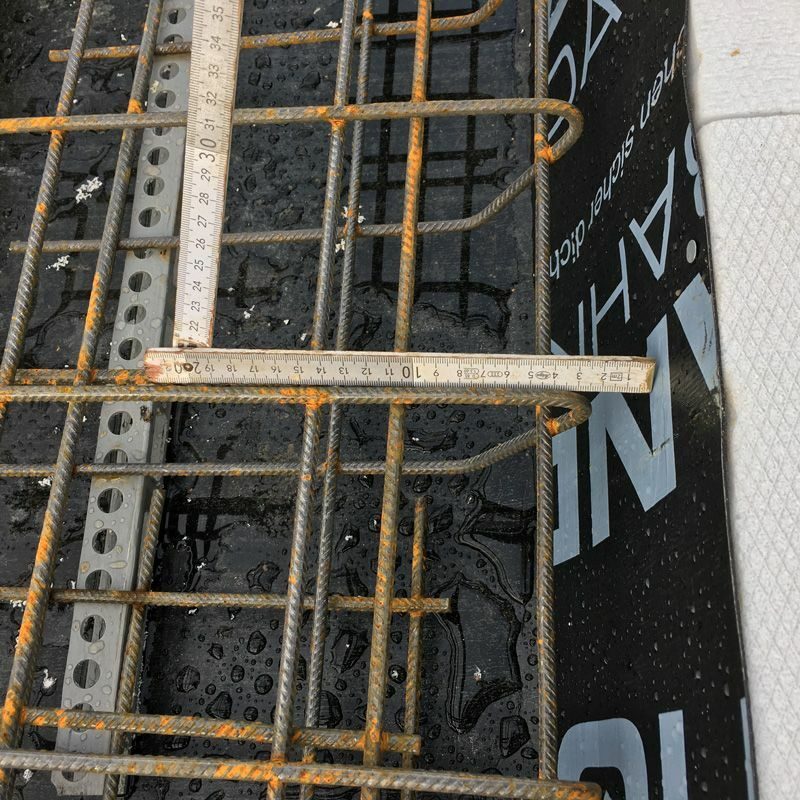

Bitumenbahn zur Abdichtung

Optional

Auf Wunsch verlegen wir eine normgerechte, selbstklebende Abdichtungsbahn auf der ersten Dämmlage – zusätzlicher Schutz gegen aufsteigende Feuchtigkeit.

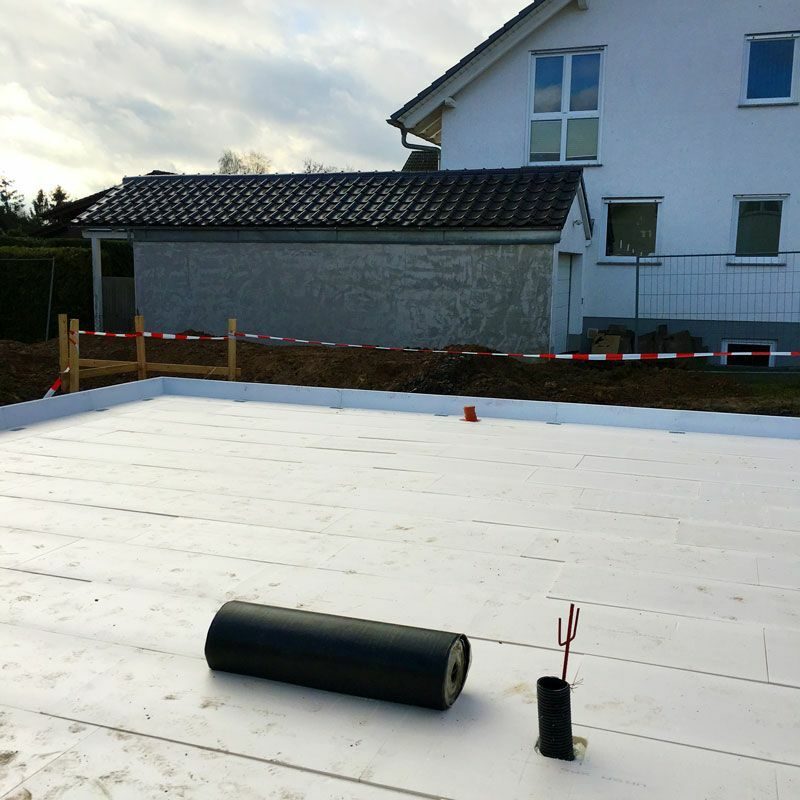

  • Bitumenbahn zur Abdichtung – Baustellenfoto 1

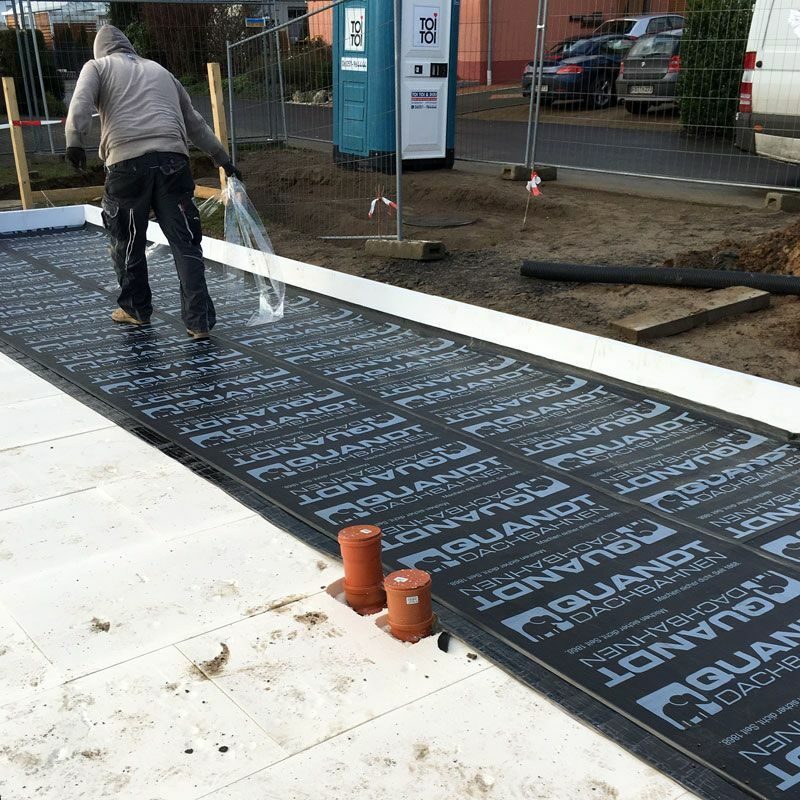

  • Bitumenbahn zur Abdichtung – Baustellenfoto 2

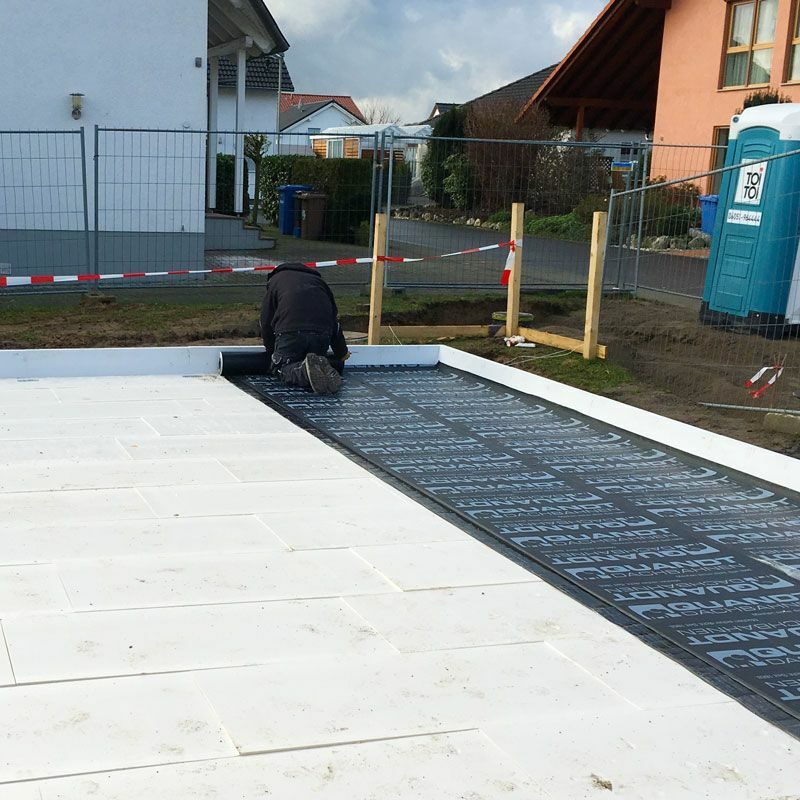

  • Bitumenbahn zur Abdichtung – Baustellenfoto 3
  • Bitumenbahn zur Abdichtung – Baustellenfoto 4
  • Bitumenbahn zur Abdichtung – Baustellenfoto 5
6

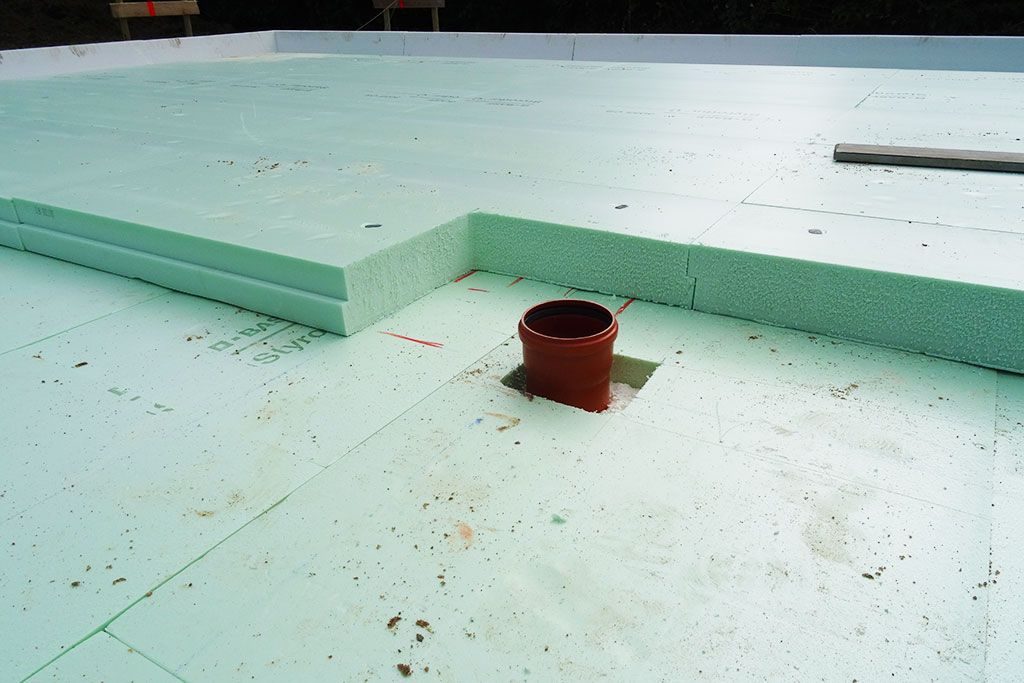

Flächendämmung verlegen – 2. Lage

Wie die erste Lage: 10 cm druckfeste, lastabtragende XPS-Perimeterdämmung. Zusammen ergibt das eine durchgehende, wärmebrückenfreie Dämmebene unter der gesamten Platte.

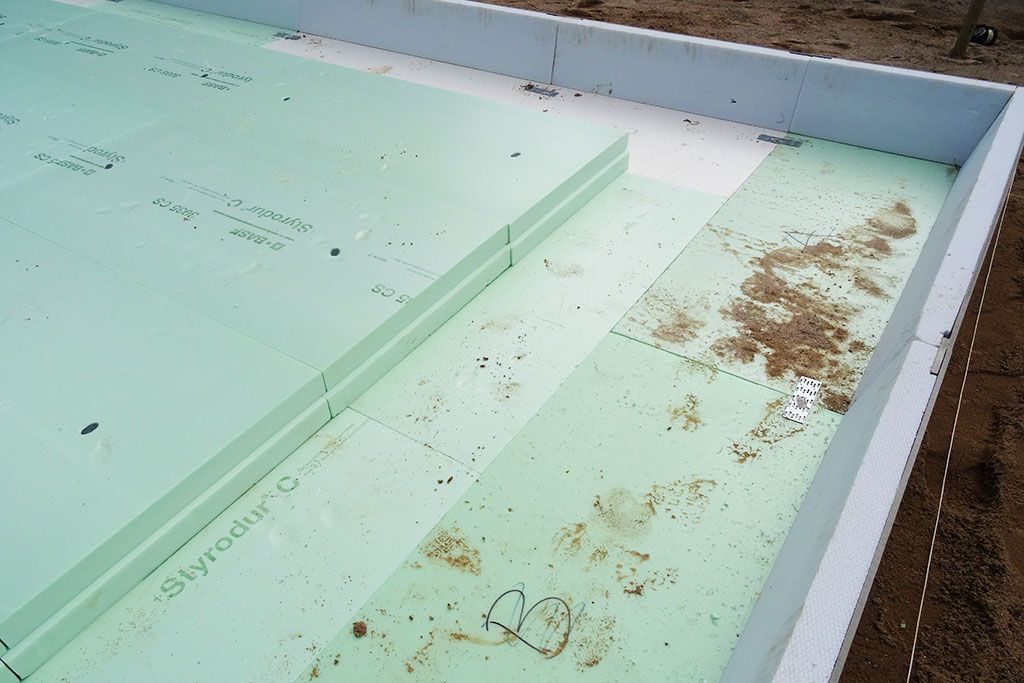

  • Flächendämmung verlegen – 2. Lage – Baustellenfoto 1
  • Flächendämmung verlegen – 2. Lage – Baustellenfoto 2

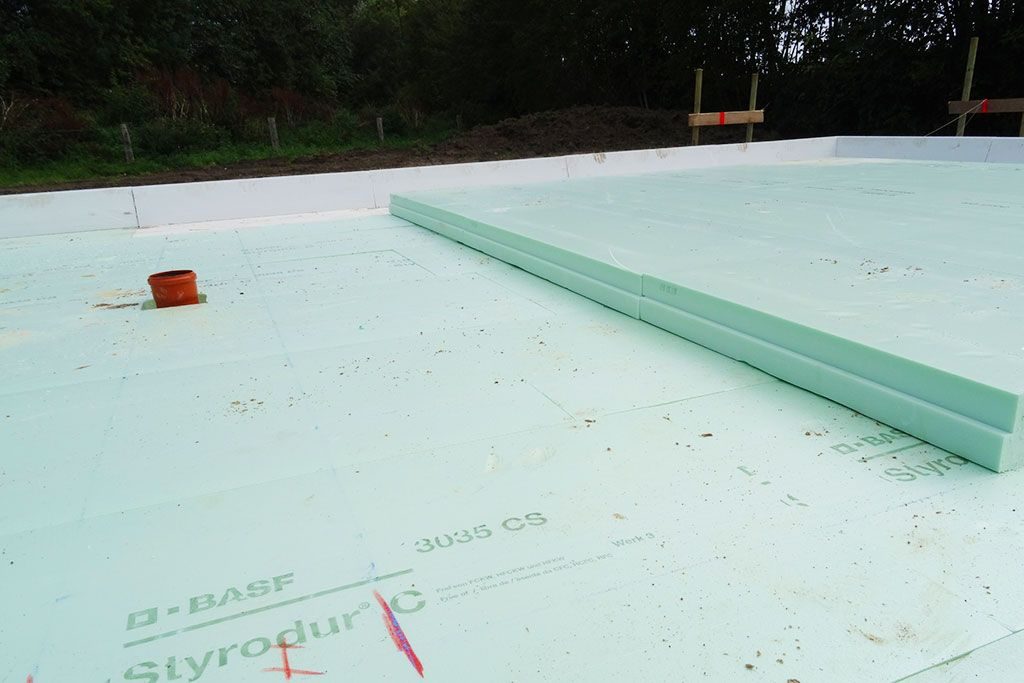

  • Flächendämmung verlegen – 2. Lage – Baustellenfoto 3

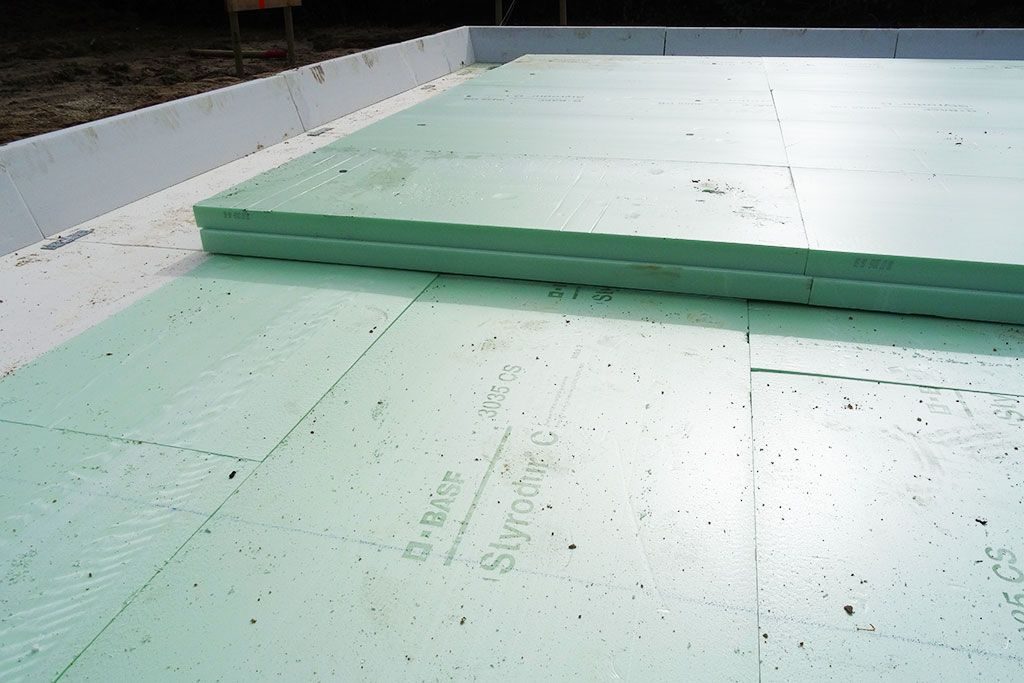

  • Flächendämmung verlegen – 2. Lage – Baustellenfoto 4

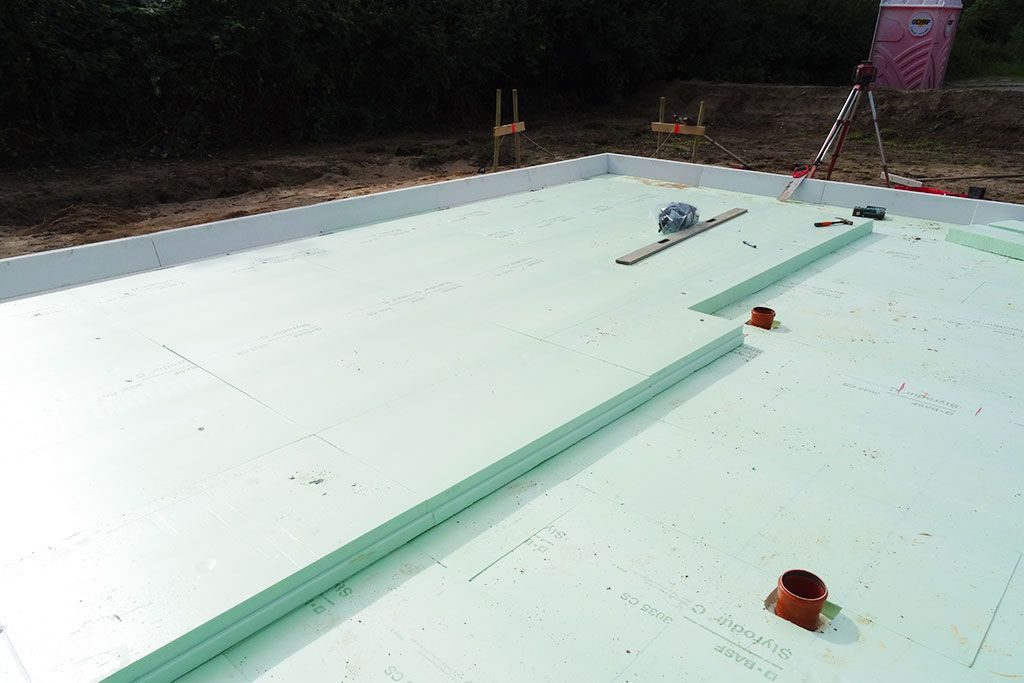

  • Flächendämmung verlegen – 2. Lage – Baustellenfoto 5

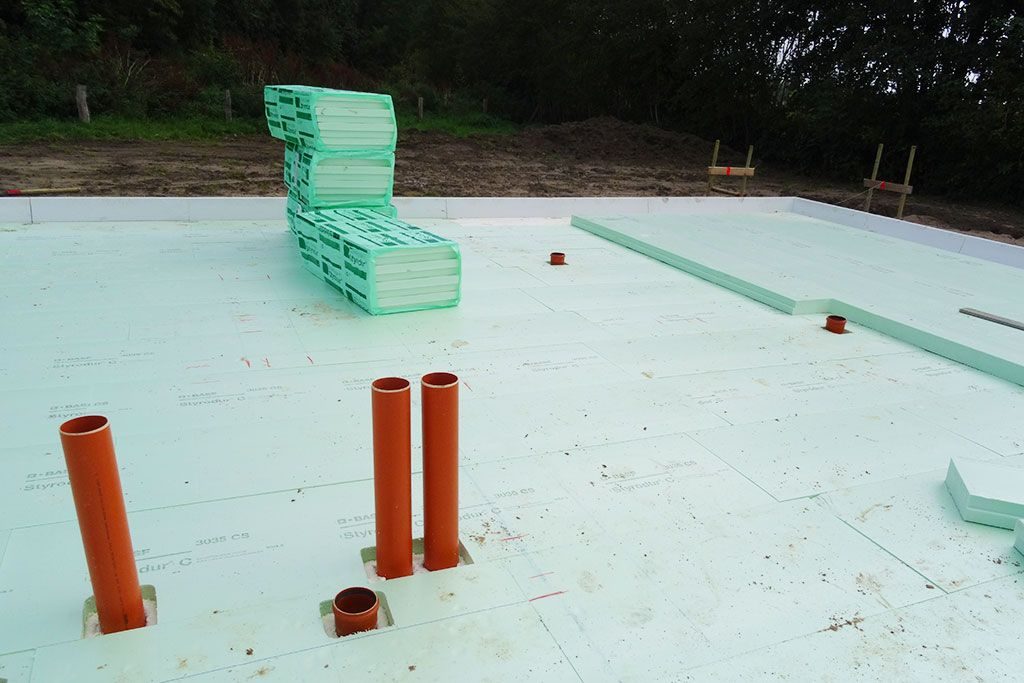

  • Flächendämmung verlegen – 2. Lage – Baustellenfoto 6
7

Dämmlage unter Wänden aussparen

Nach Statik

Je nach statischen Anforderungen – etwa für die Verankerung der Wände – wird die zweite Dämmlage nach Vorgaben ausgespart.

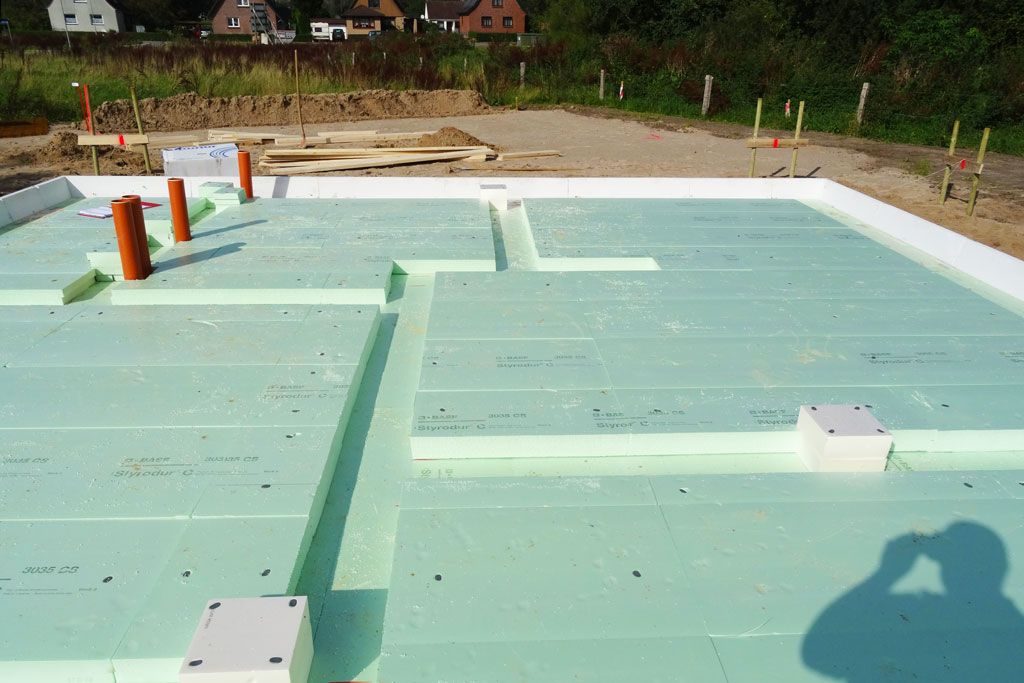

  • Dämmlage unter Wänden aussparen – Baustellenfoto 1

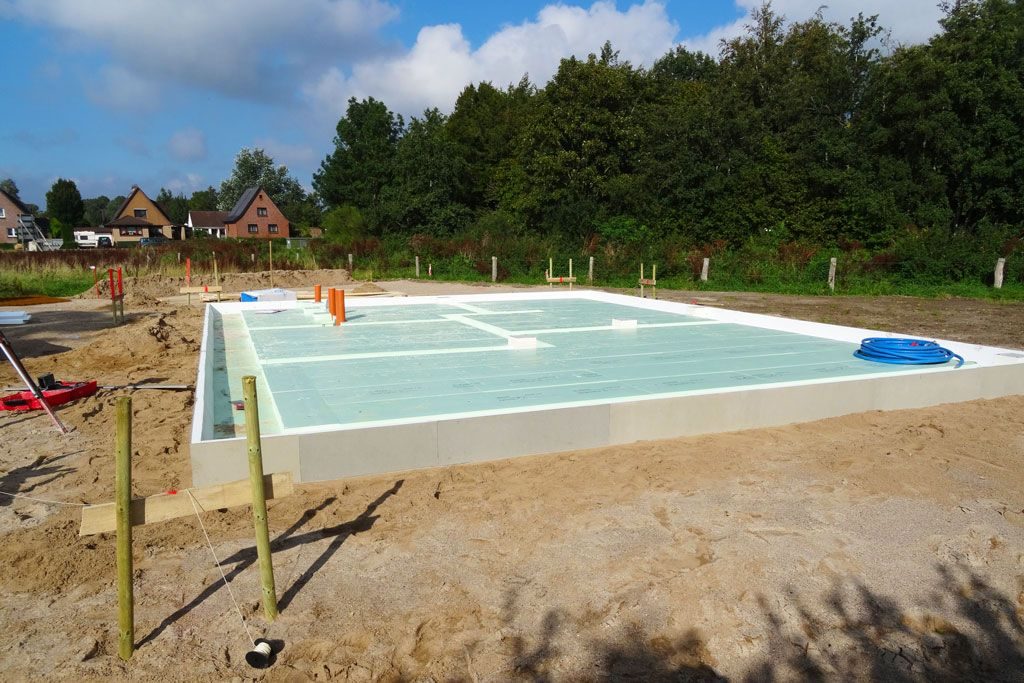

  • Dämmlage unter Wänden aussparen – Baustellenfoto 2

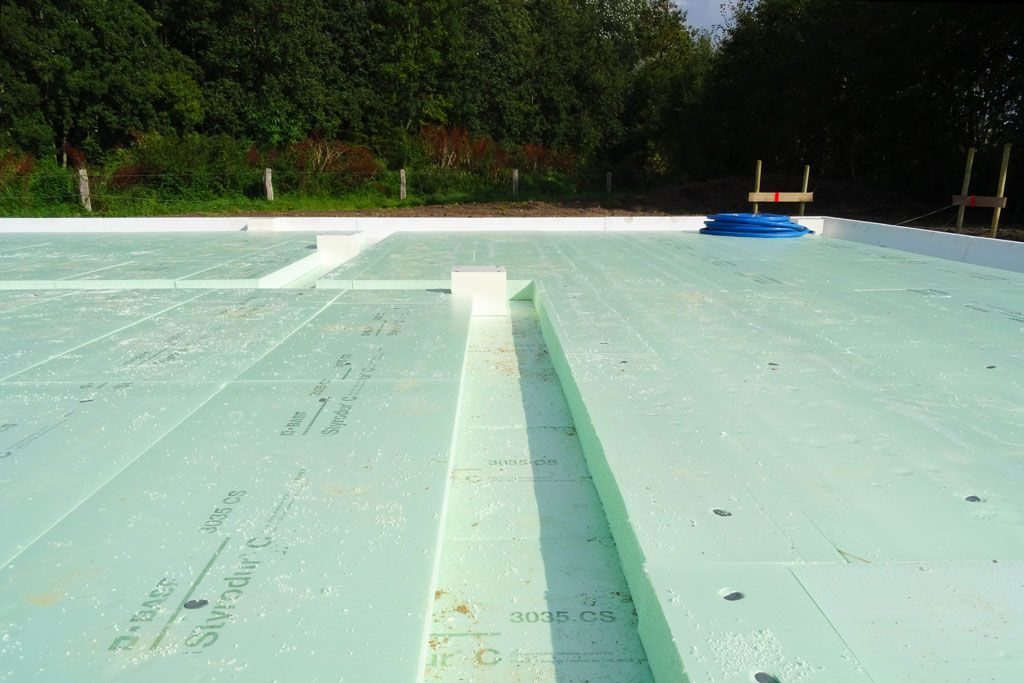

  • Dämmlage unter Wänden aussparen – Baustellenfoto 3

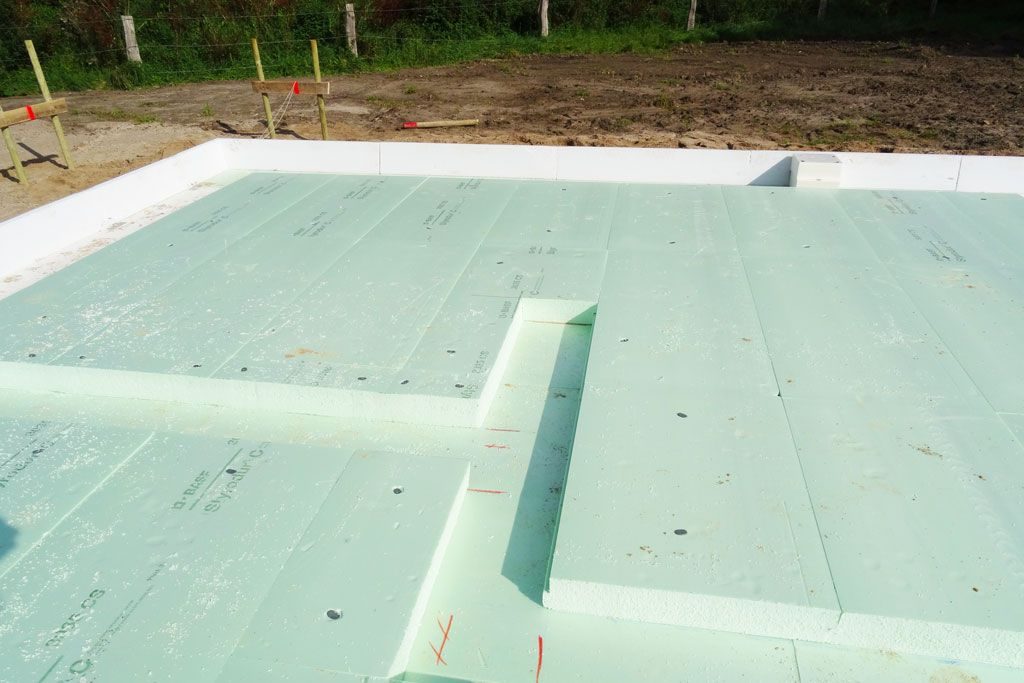

  • Dämmlage unter Wänden aussparen – Baustellenfoto 4
8

Kalt- und Warmwasserleitungen verlegen

Optional

Auf Wunsch verlegen wir DVGW-zertifizierte Kalt- und Warmwasserleitungen direkt in der Sohlplatte.

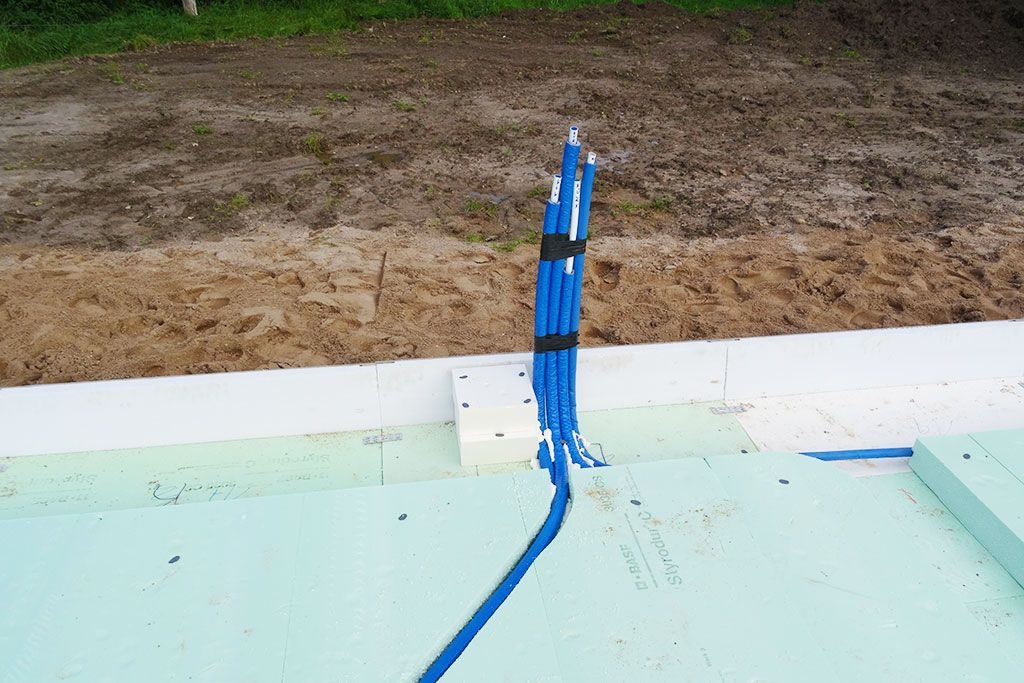

  • Kalt- und Warmwasserleitungen verlegen – Baustellenfoto 1

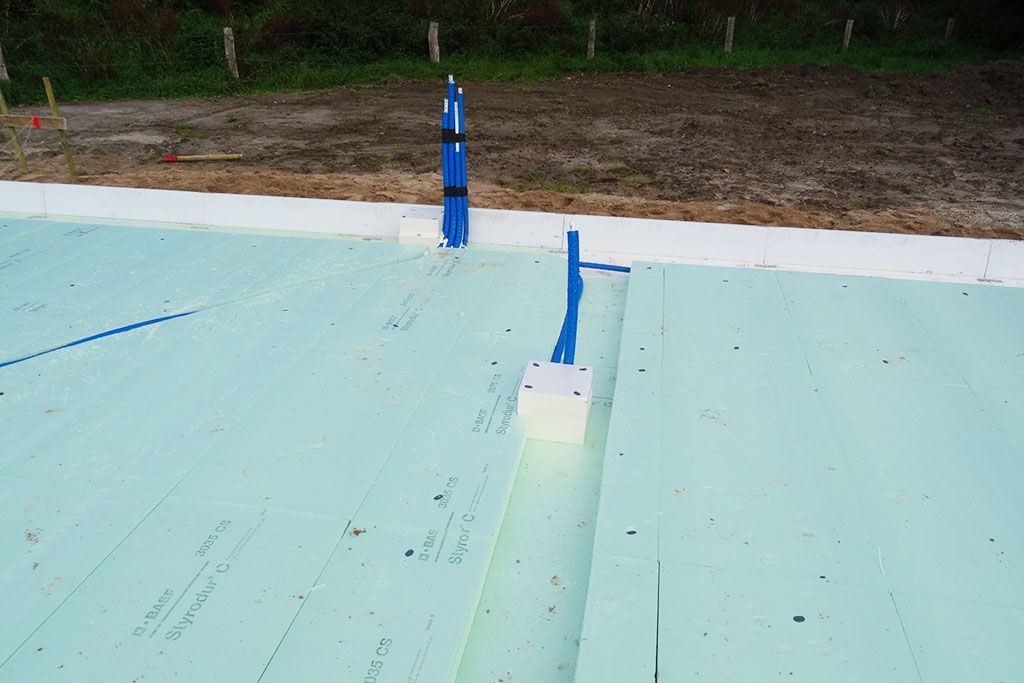

  • Kalt- und Warmwasserleitungen verlegen – Baustellenfoto 2

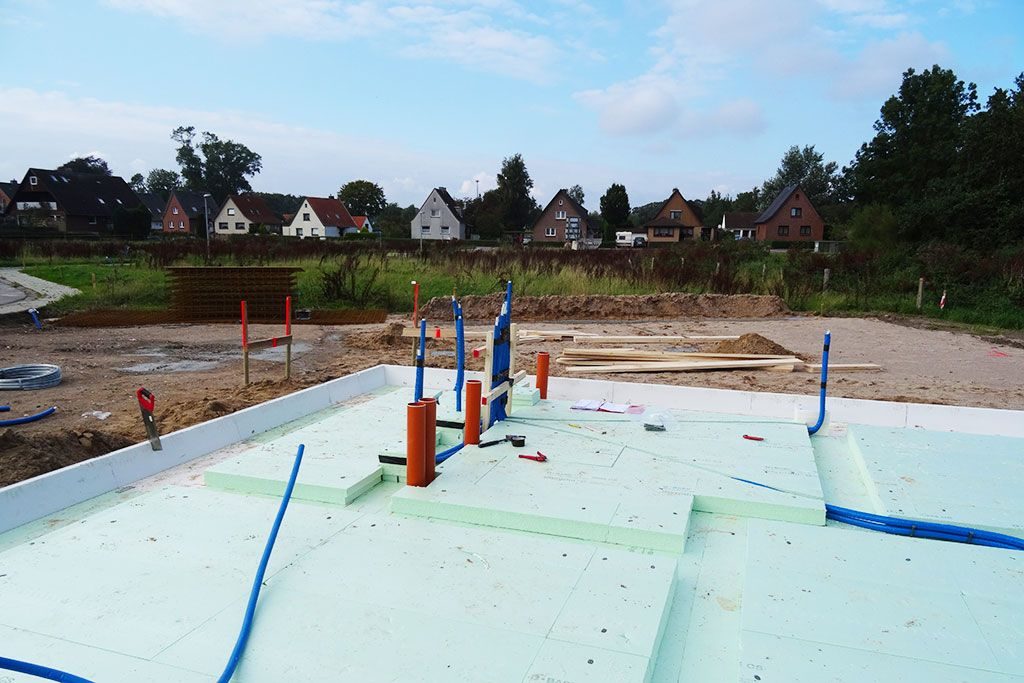

  • Kalt- und Warmwasserleitungen verlegen – Baustellenfoto 3

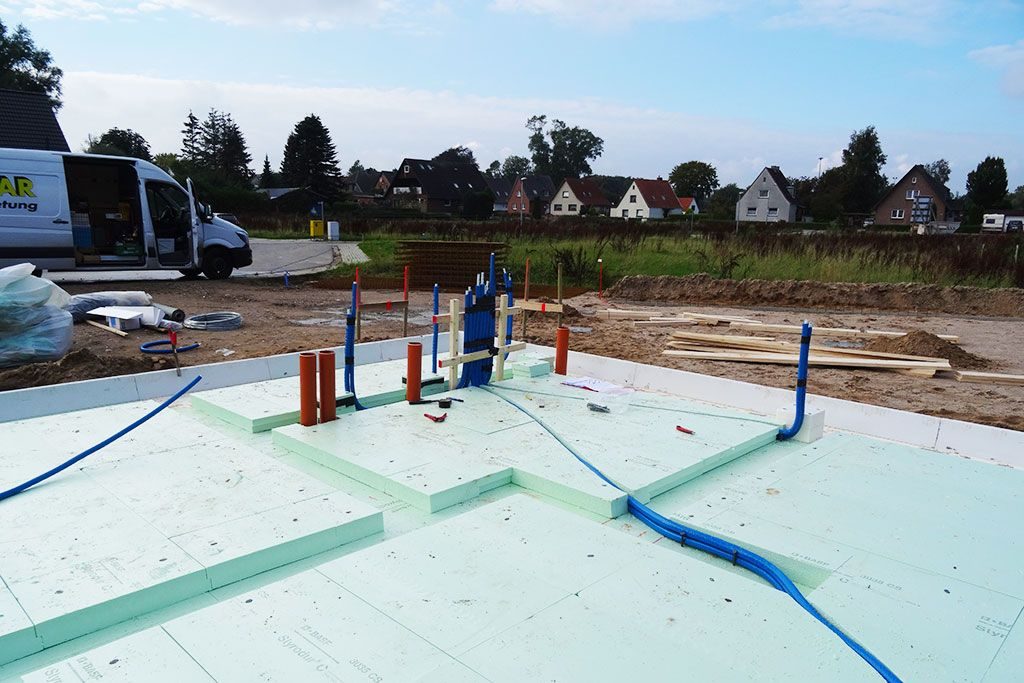

  • Kalt- und Warmwasserleitungen verlegen – Baustellenfoto 4

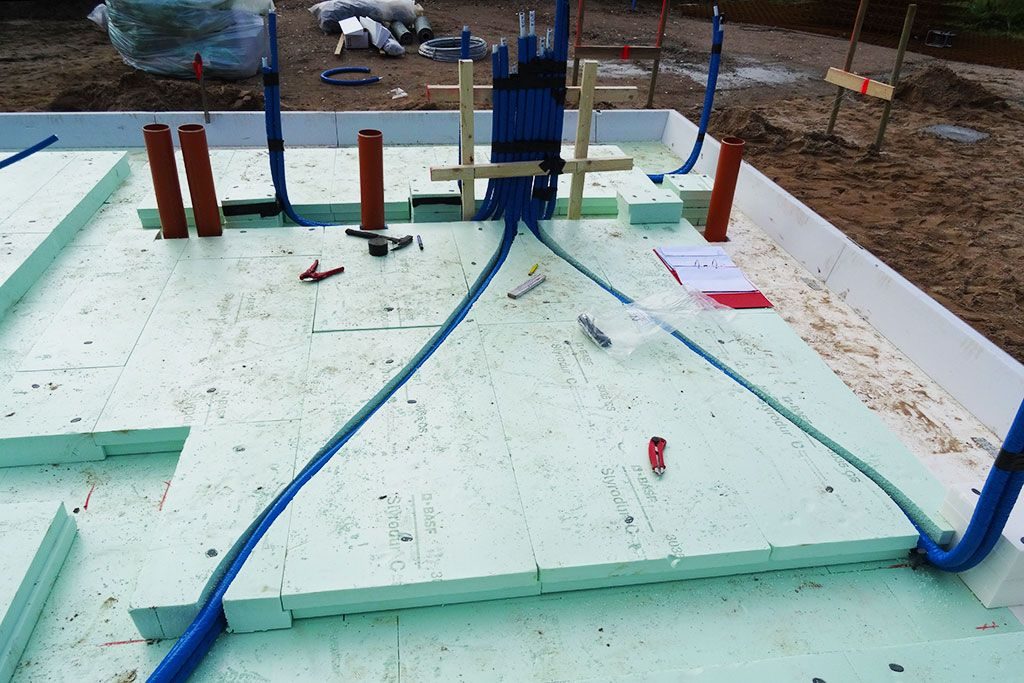

  • Kalt- und Warmwasserleitungen verlegen – Baustellenfoto 5
9

Flächenheizung verlegen

Raum für Raum wird die Flächenheizung verlegt – endlos, ohne Verschraubungen, damit keine Undichtigkeiten entstehen können. Jeder Raum bleibt später einzeln regelbar.

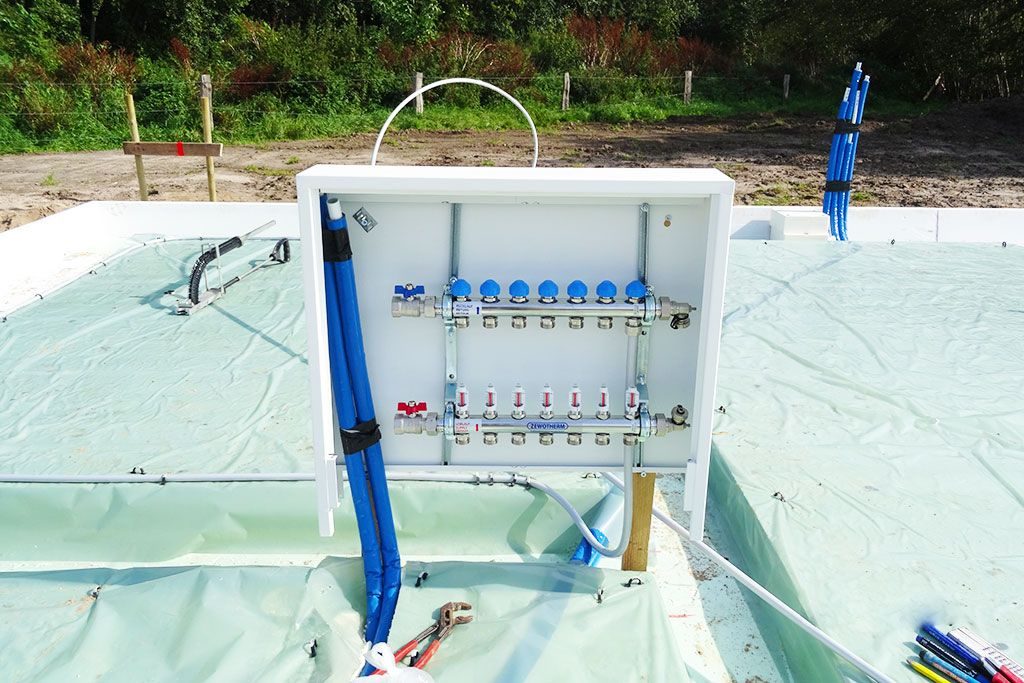

  • Flächenheizung verlegen – Baustellenfoto 1
  • Flächenheizung verlegen – Baustellenfoto 2

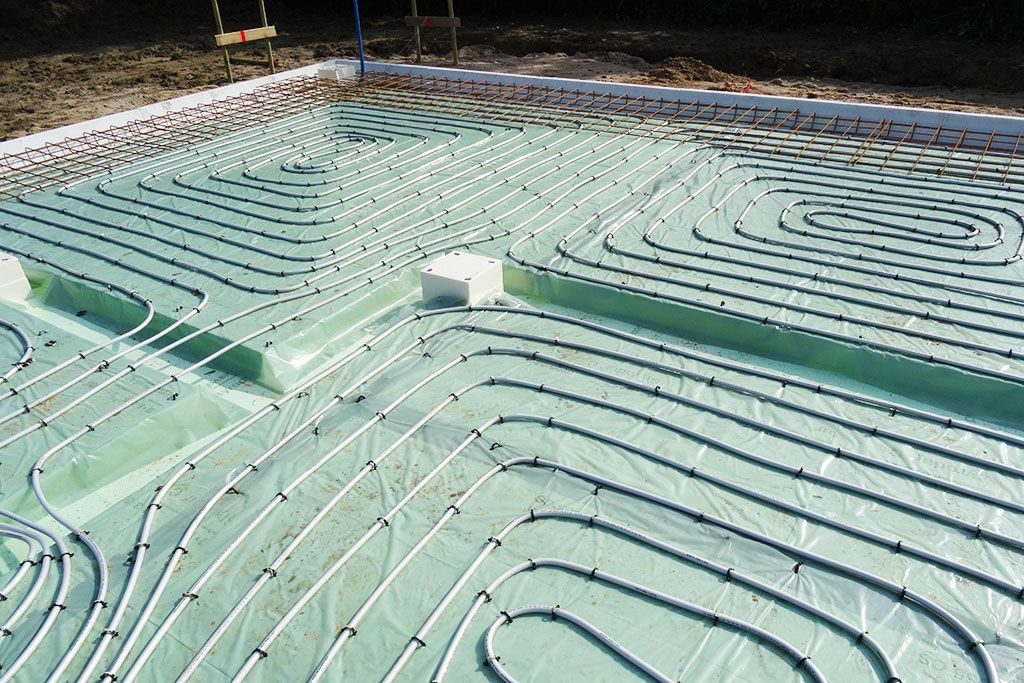

  • Flächenheizung verlegen – Baustellenfoto 3

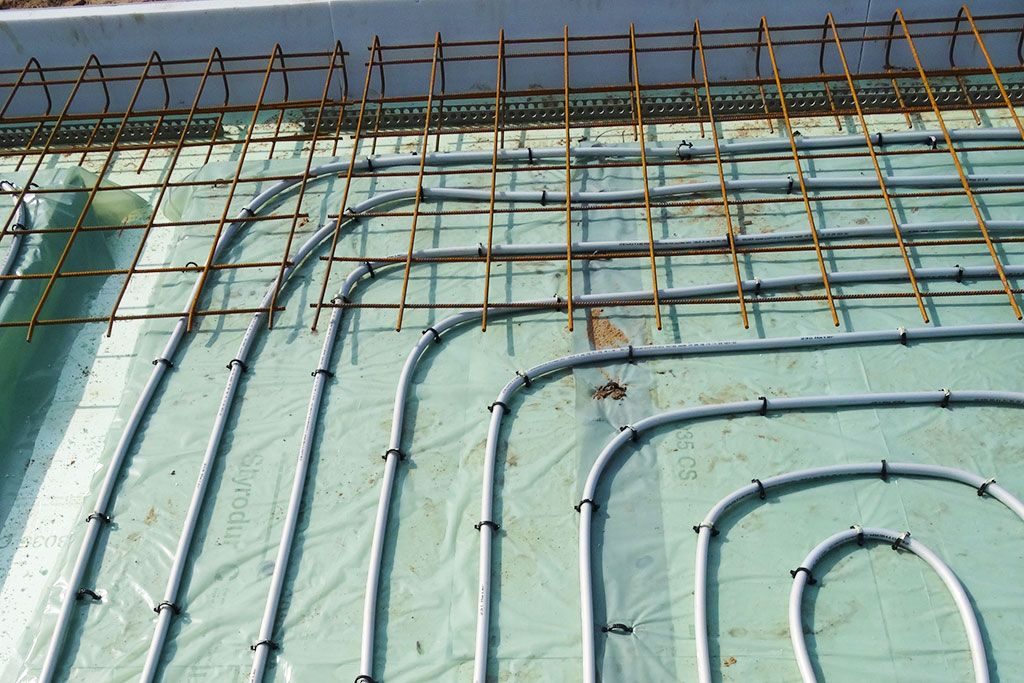

  • Flächenheizung verlegen – Baustellenfoto 4
  • Flächenheizung verlegen – Baustellenfoto 5

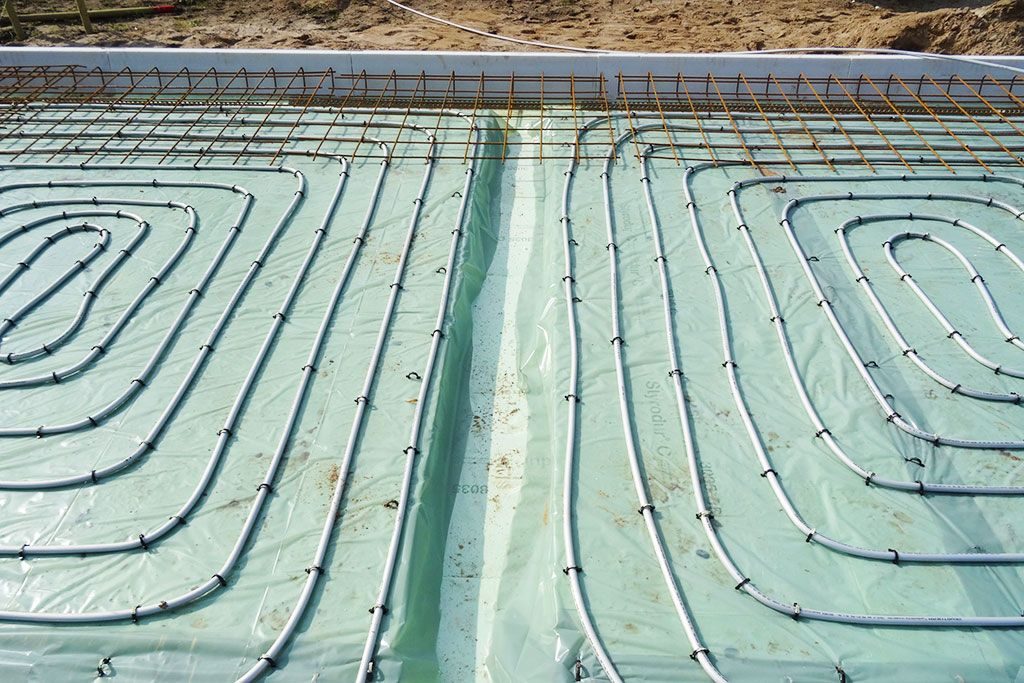

  • Flächenheizung verlegen – Baustellenfoto 6
10

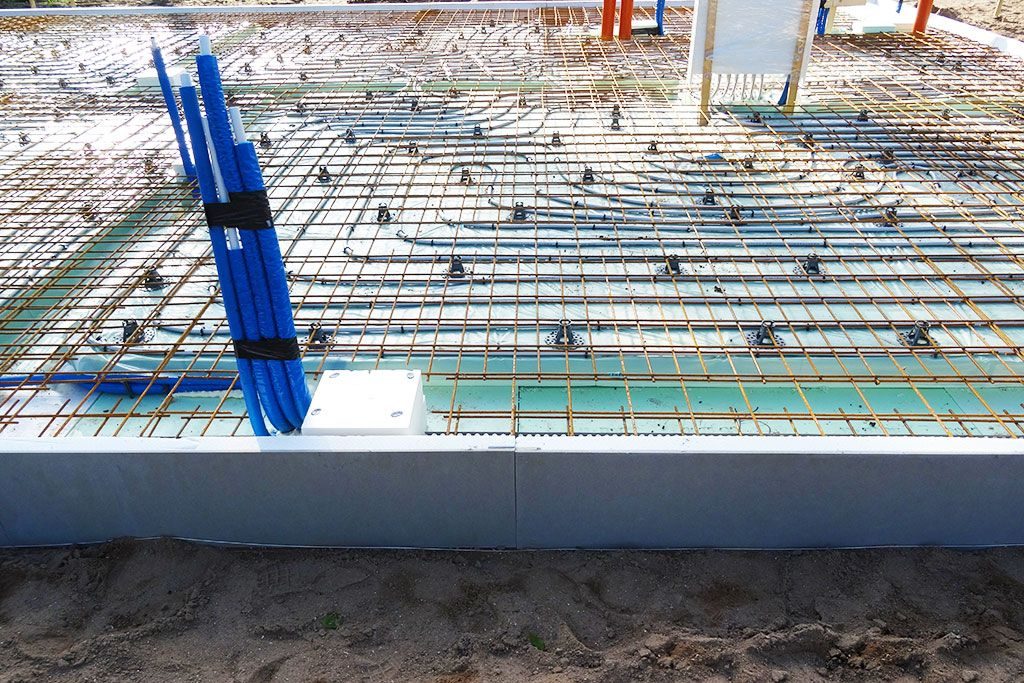

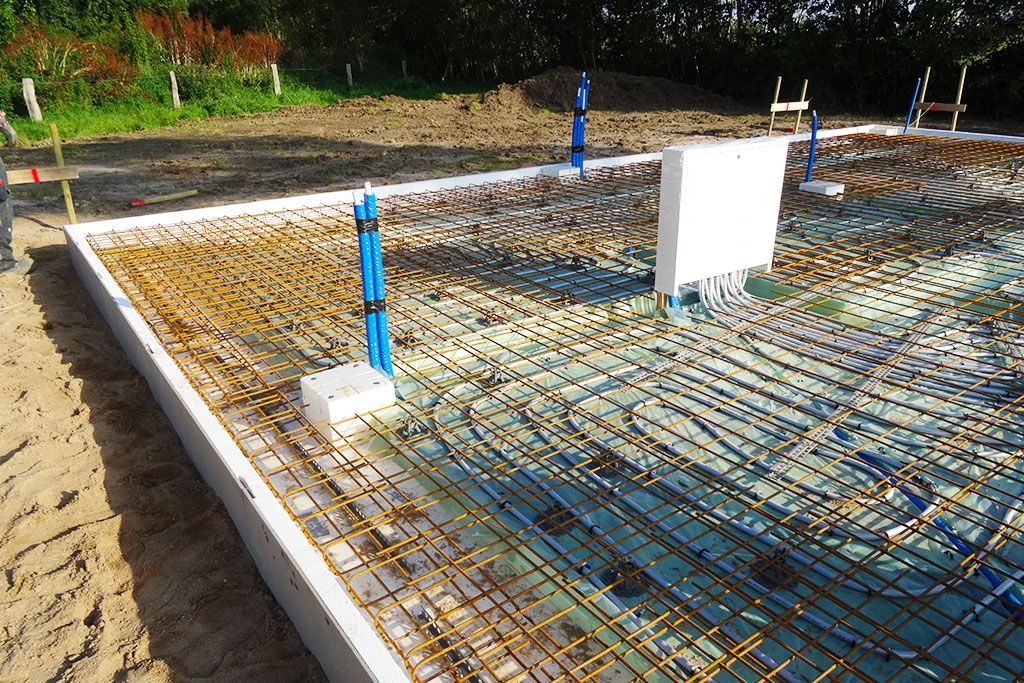

Bewehrung verlegen

Die Stärke der Bewehrung richtet sich nach der von uns erstellten Fundamentstatik. Bewehrungskörbe im lastabtragenden Bereich und Baustahlmatten liegen auf Abstandshaltern.

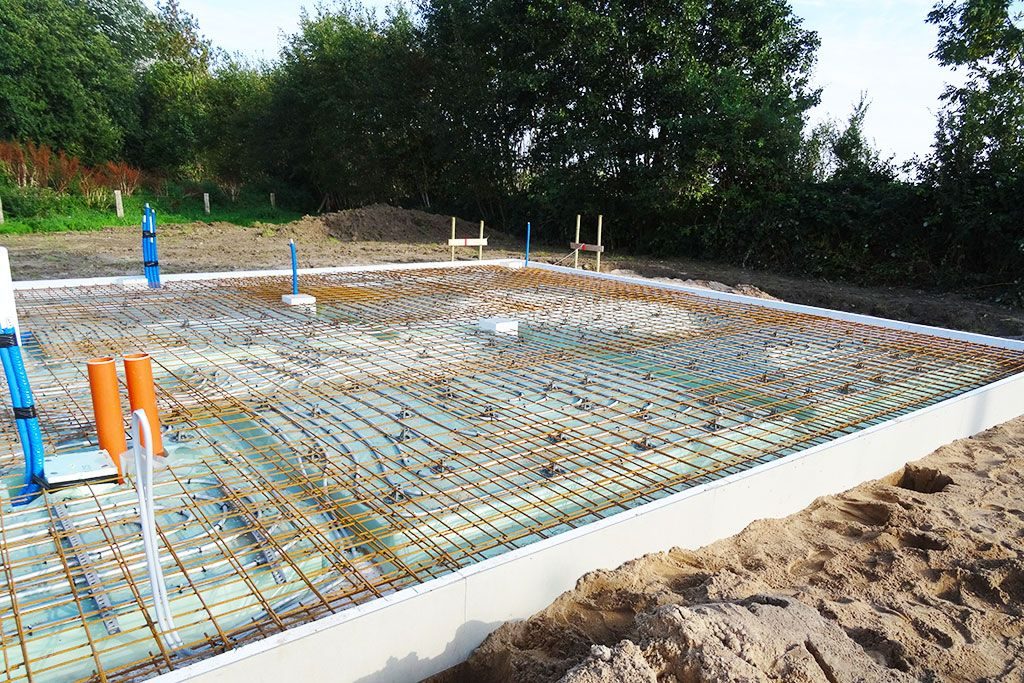

  • Bewehrung verlegen – Baustellenfoto 1

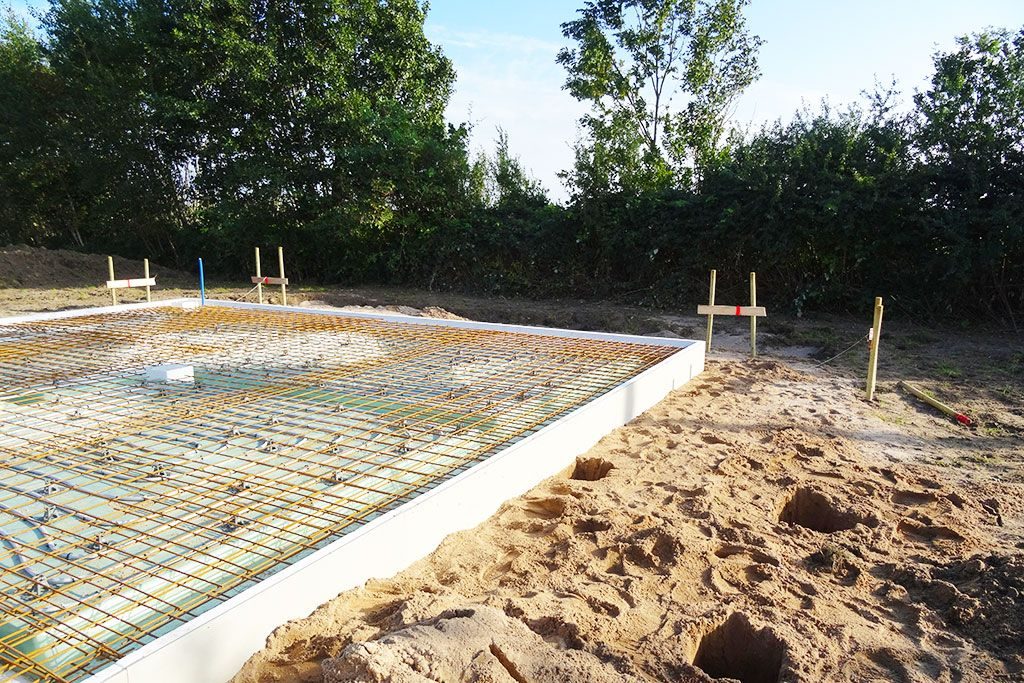

  • Bewehrung verlegen – Baustellenfoto 2
  • Bewehrung verlegen – Baustellenfoto 3
  • Bewehrung verlegen – Baustellenfoto 4

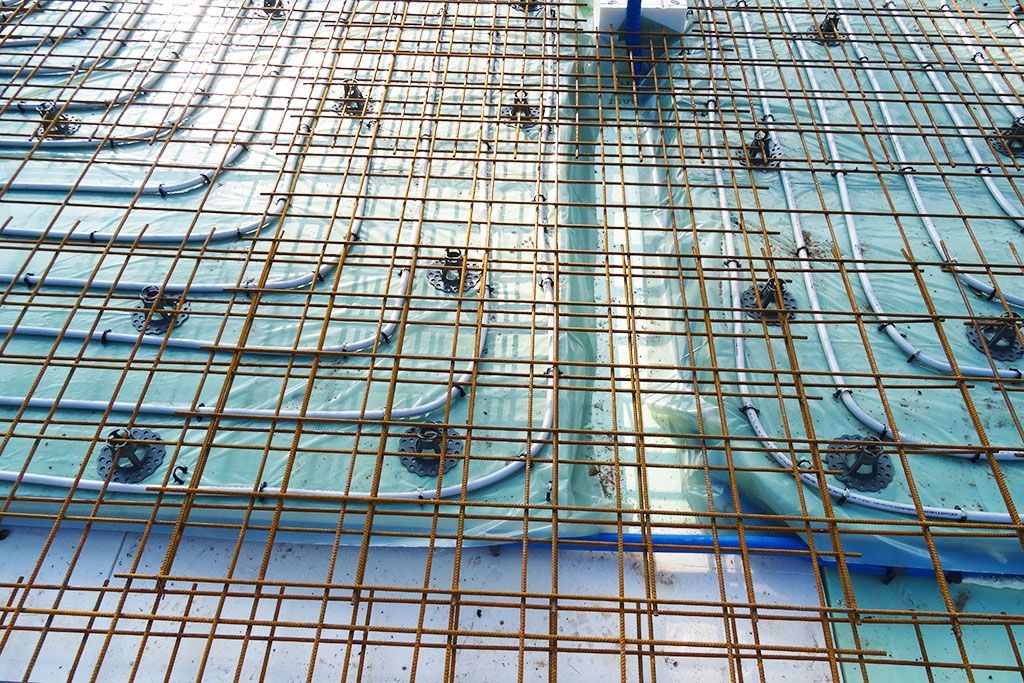

  • Bewehrung verlegen – Baustellenfoto 5
  • Bewehrung verlegen – Baustellenfoto 6

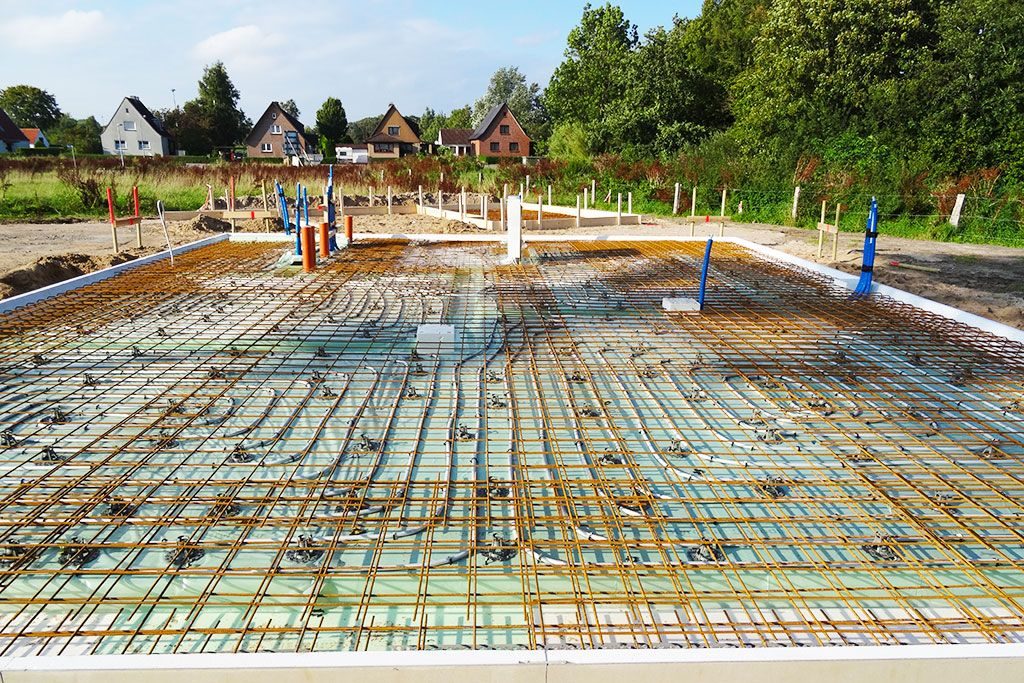

  • Bewehrung verlegen – Baustellenfoto 7

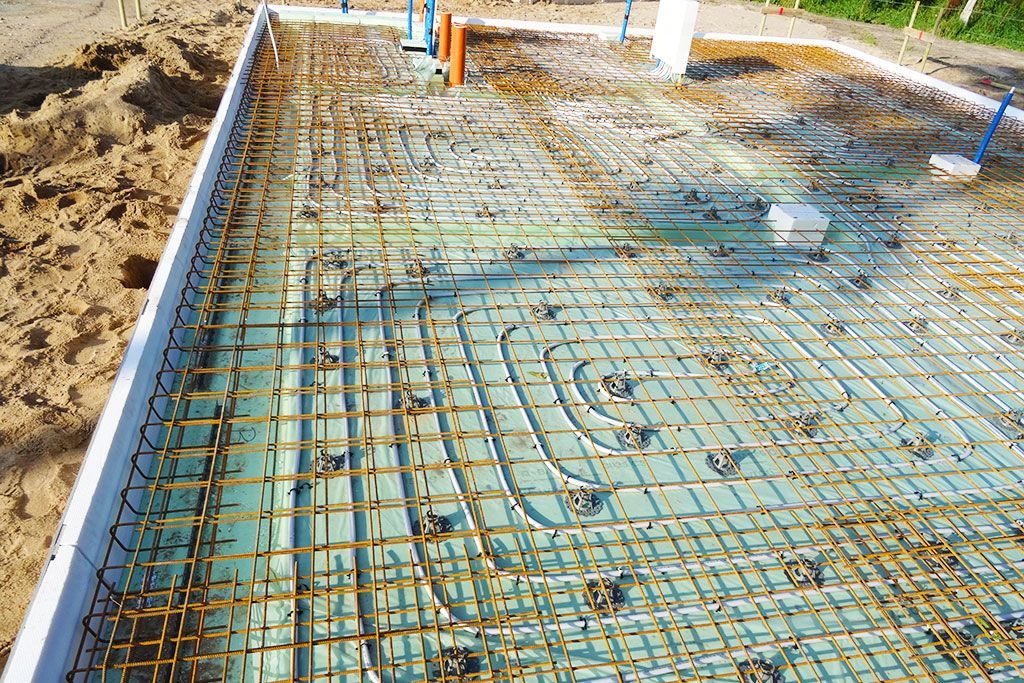

  • Bewehrung verlegen – Baustellenfoto 8

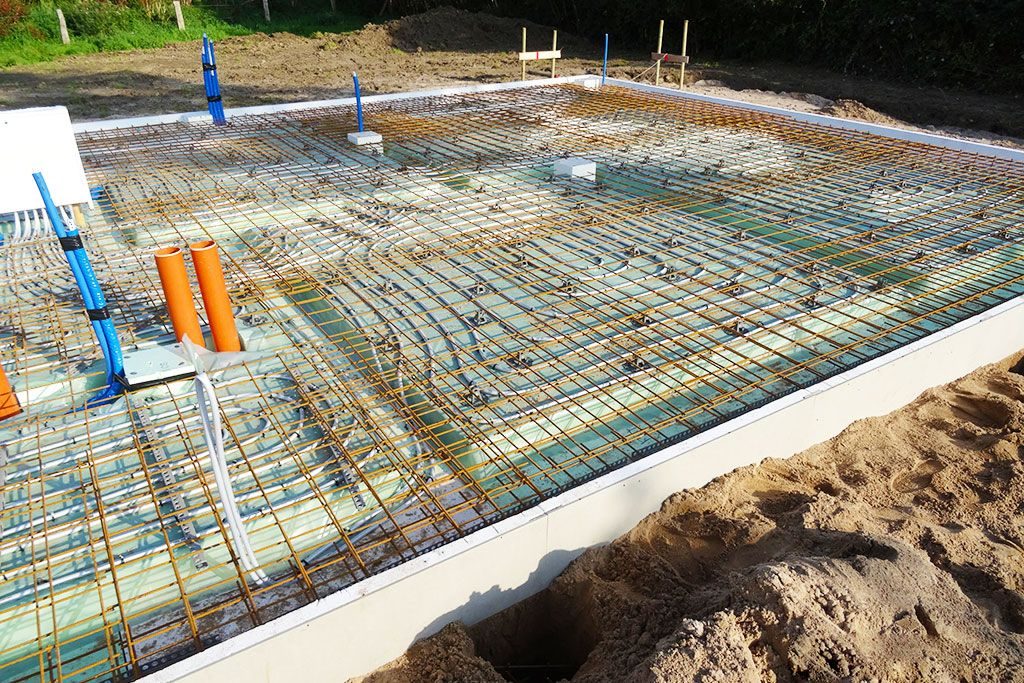

  • Bewehrung verlegen – Baustellenfoto 9
11

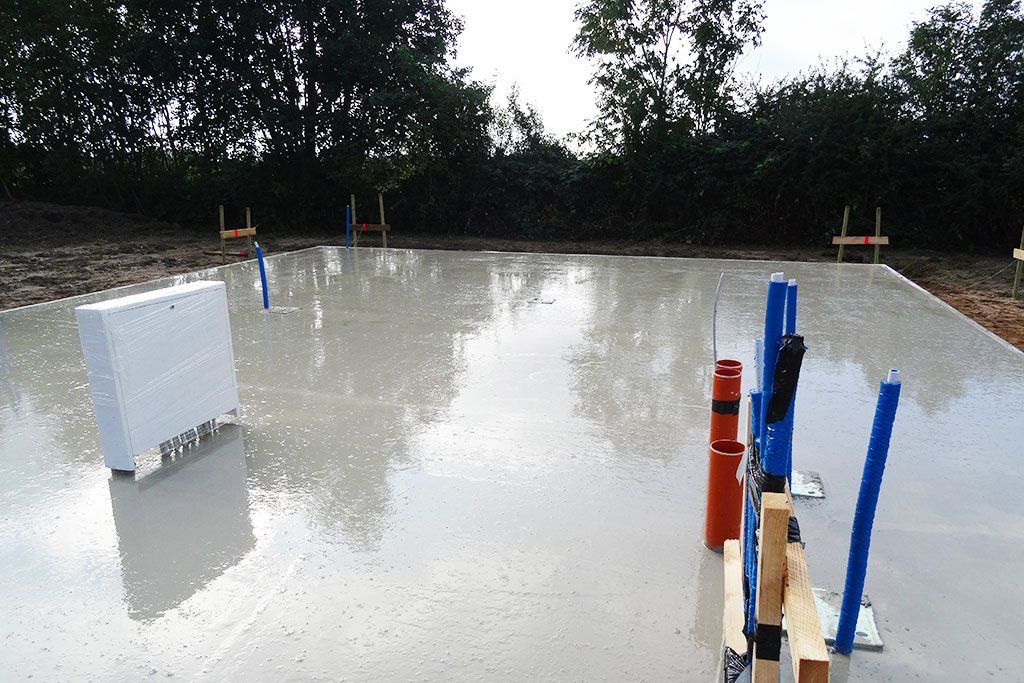

Betonieren

Der Beton wird mit der Betonpumpe gleichmäßig und höhengerecht eingebracht und verdichtet – unter Einhaltung der Ebenheitstoleranzen nach DIN 18202.

  • Betonieren – Baustellenfoto 1

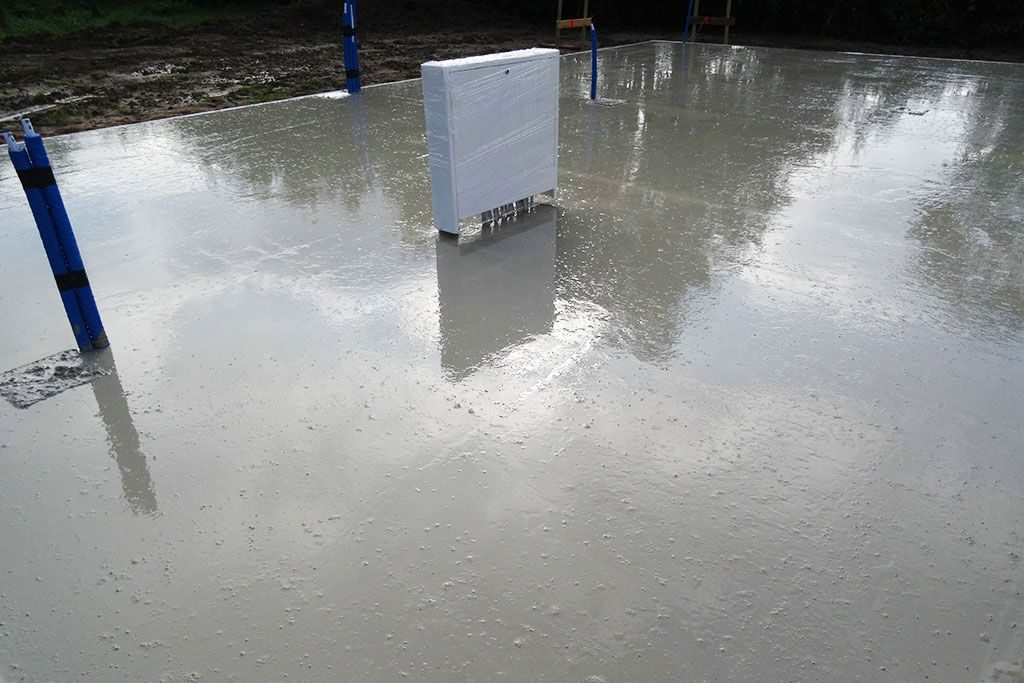

  • Betonieren – Baustellenfoto 2
  • Betonieren – Baustellenfoto 3

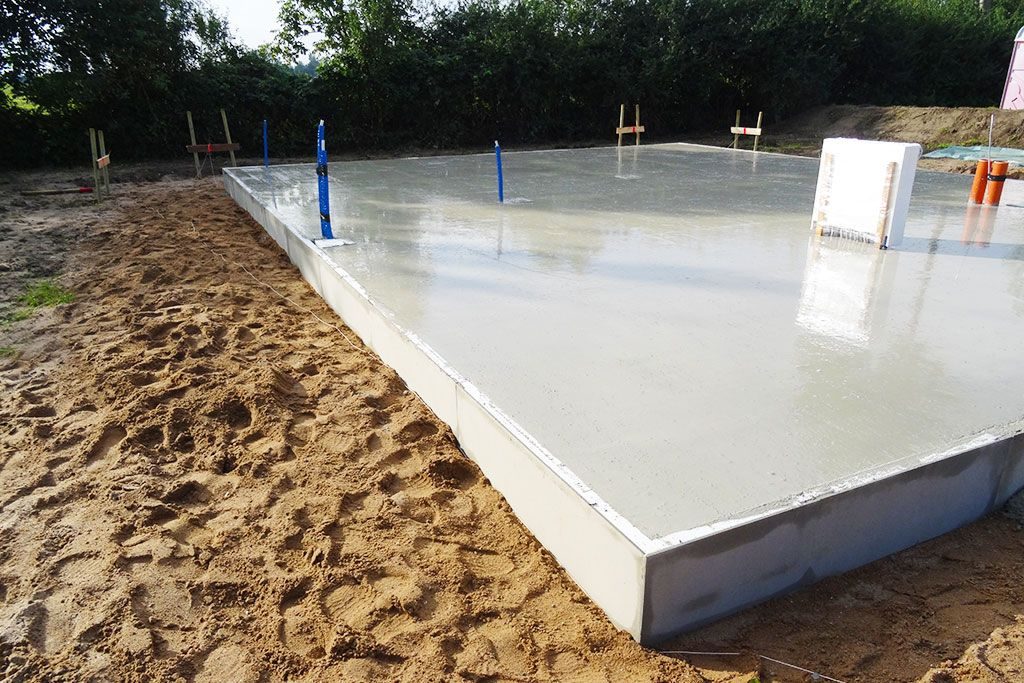

  • Betonieren – Baustellenfoto 4

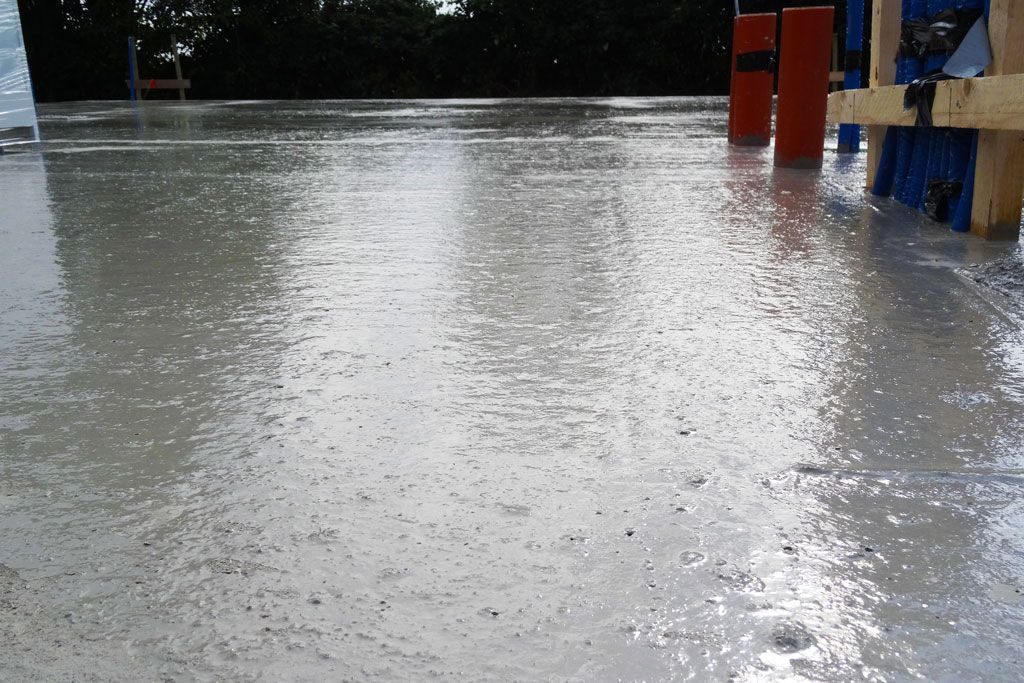

  • Betonieren – Baustellenfoto 5

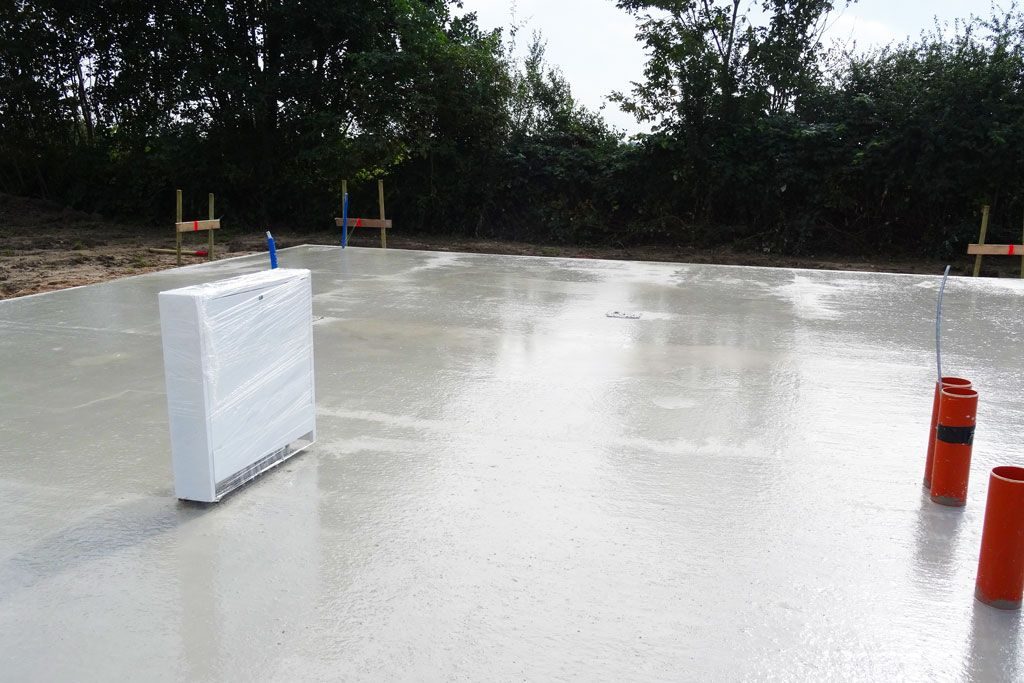

  • Betonieren – Baustellenfoto 6
12

Glätten

Zum Abschluss wird der Beton mit dem Flügelglätter nachgeglättet – das Ergebnis ist eine bodenbelagsfertige Oberfläche.

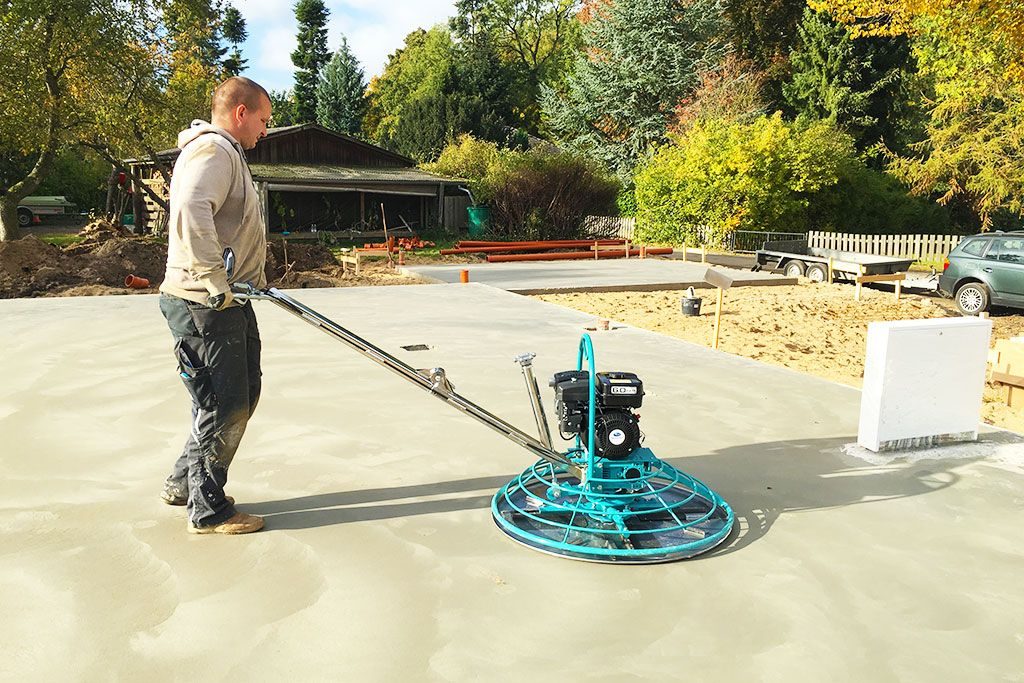

  • Glätten – Baustellenfoto 1
  • Glätten – Baustellenfoto 2

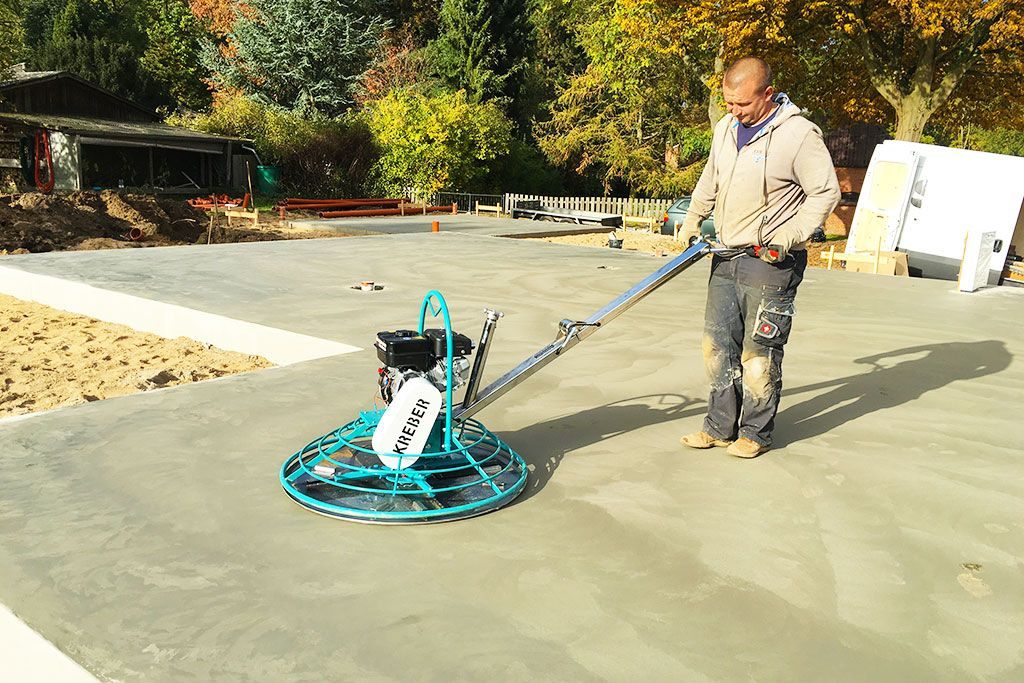

  • Glätten – Baustellenfoto 3

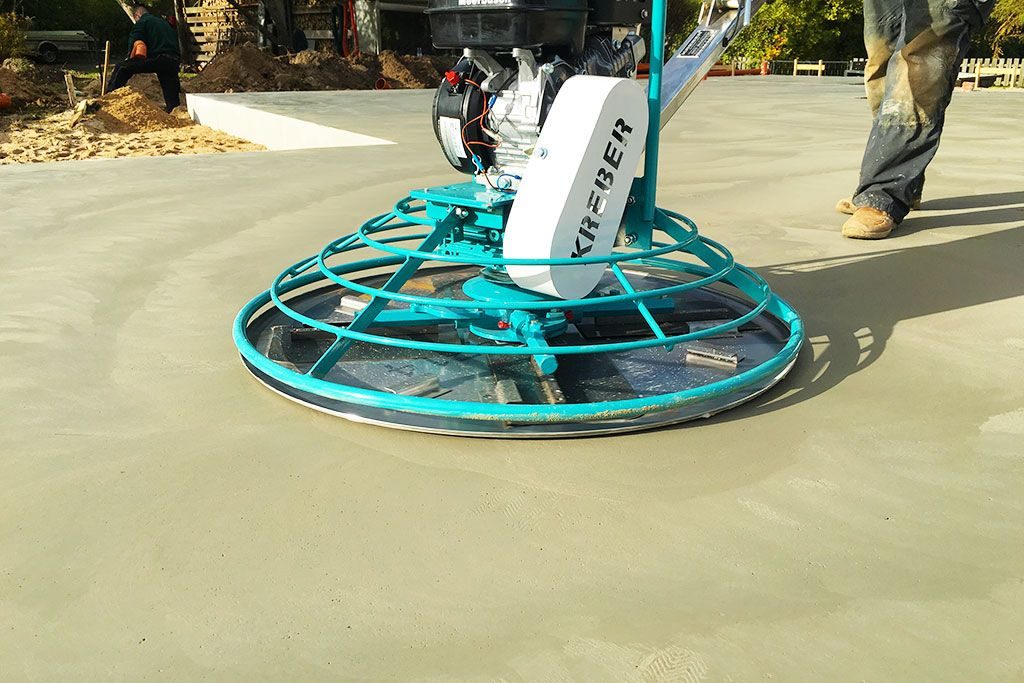

  • Glätten – Baustellenfoto 4
13

Bodentiefe Elemente aussparen

Bodentiefe Elemente wie Dusche, Fenster oder Ablaufrinnen werden exakt nach Plan ausgespart.

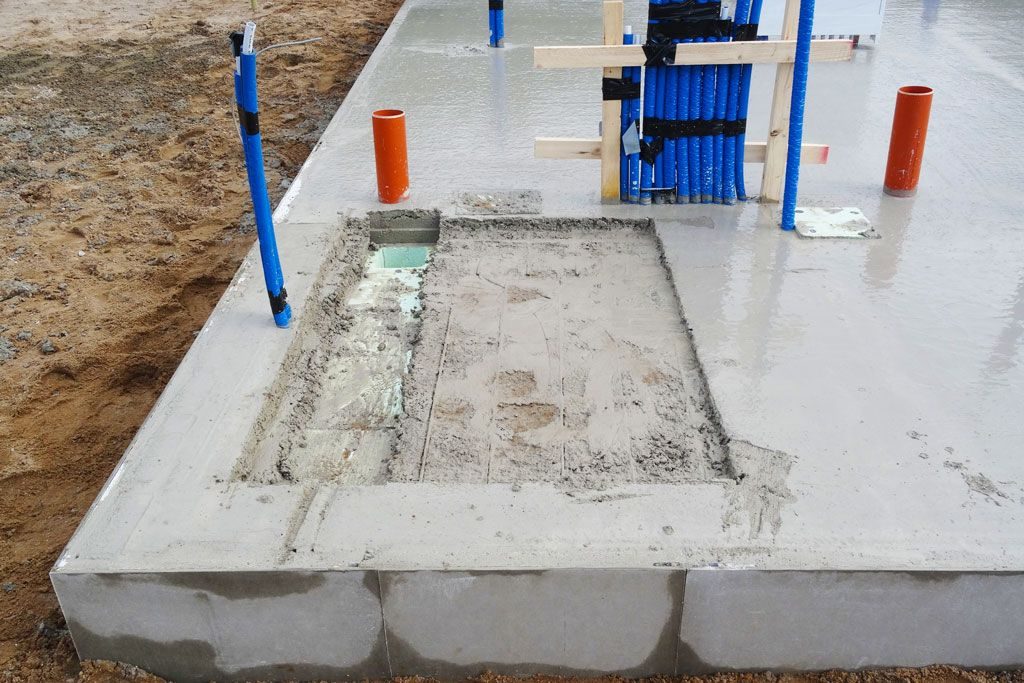

  • Bodentiefe Elemente aussparen – Baustellenfoto 1

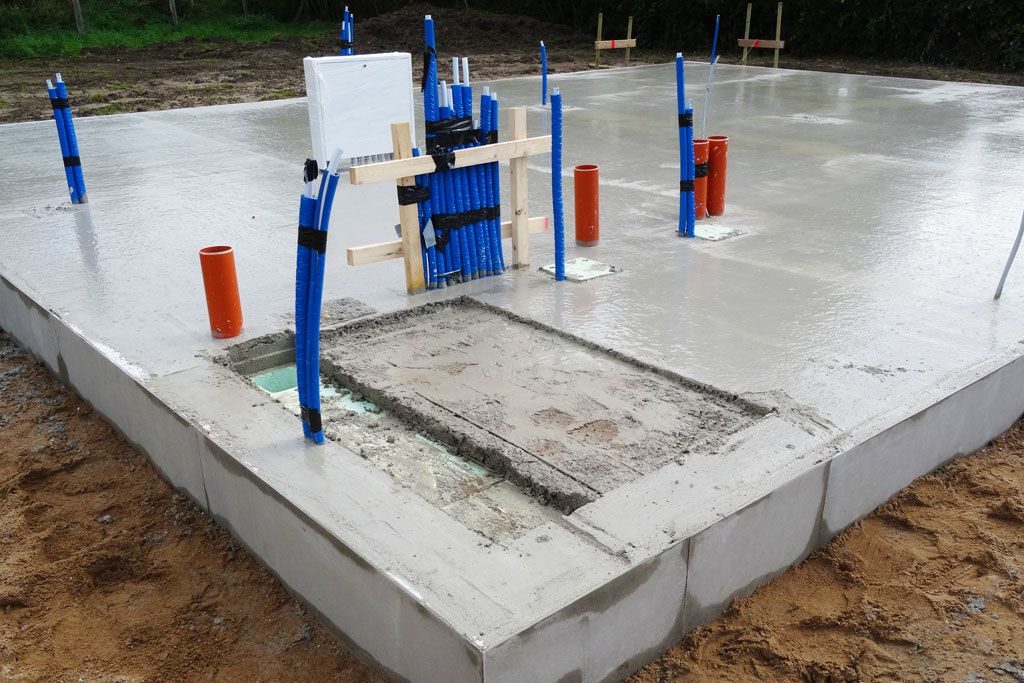

  • Bodentiefe Elemente aussparen – Baustellenfoto 2

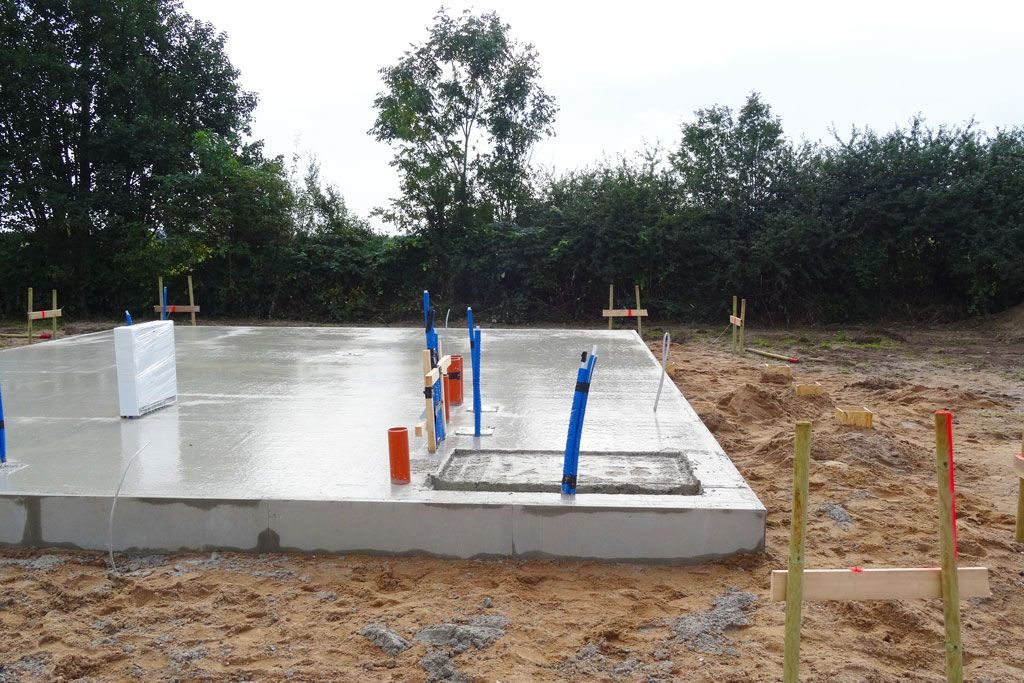

  • Bodentiefe Elemente aussparen – Baustellenfoto 3

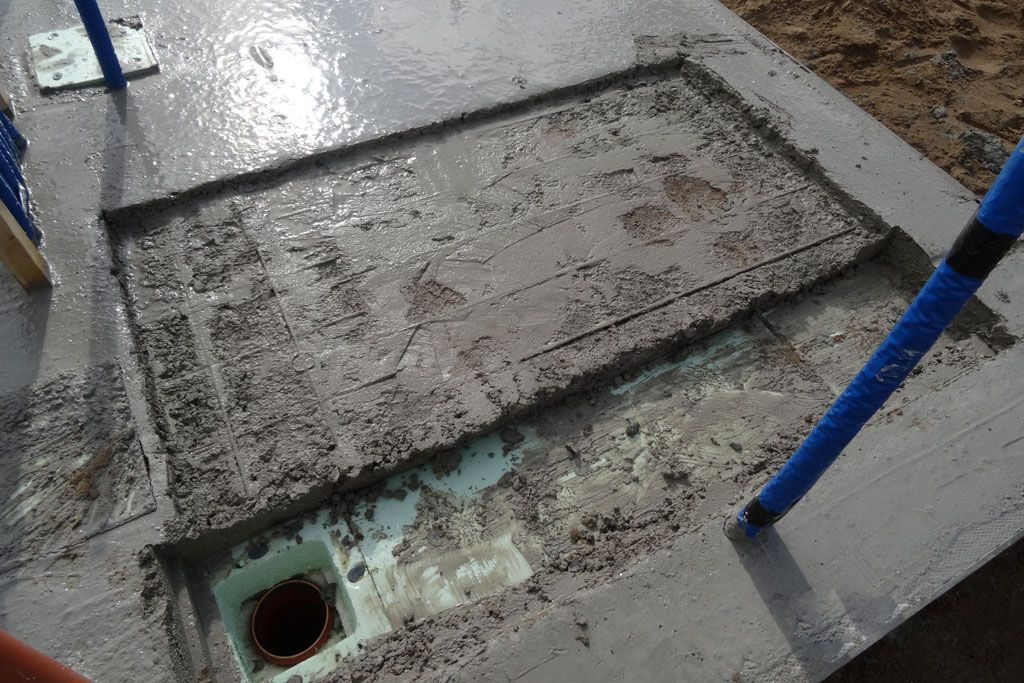

  • Bodentiefe Elemente aussparen – Baustellenfoto 4

Klassische Bodenplatten

Sohlplatte, Streifen- und Punktfundament

Nicht jedes Bauvorhaben braucht ein Energiesparsystem. Ungedämmte Sohlplatten, Streifen- und Punktfundamente führen wir mit derselben Präzision aus – millimetergenau und vollständig dokumentiert.

A

Konventionelle Sohlplatte

Die klassische, ungedämmte Sohlplatte – solide ausgeführt und höhengerecht betoniert.

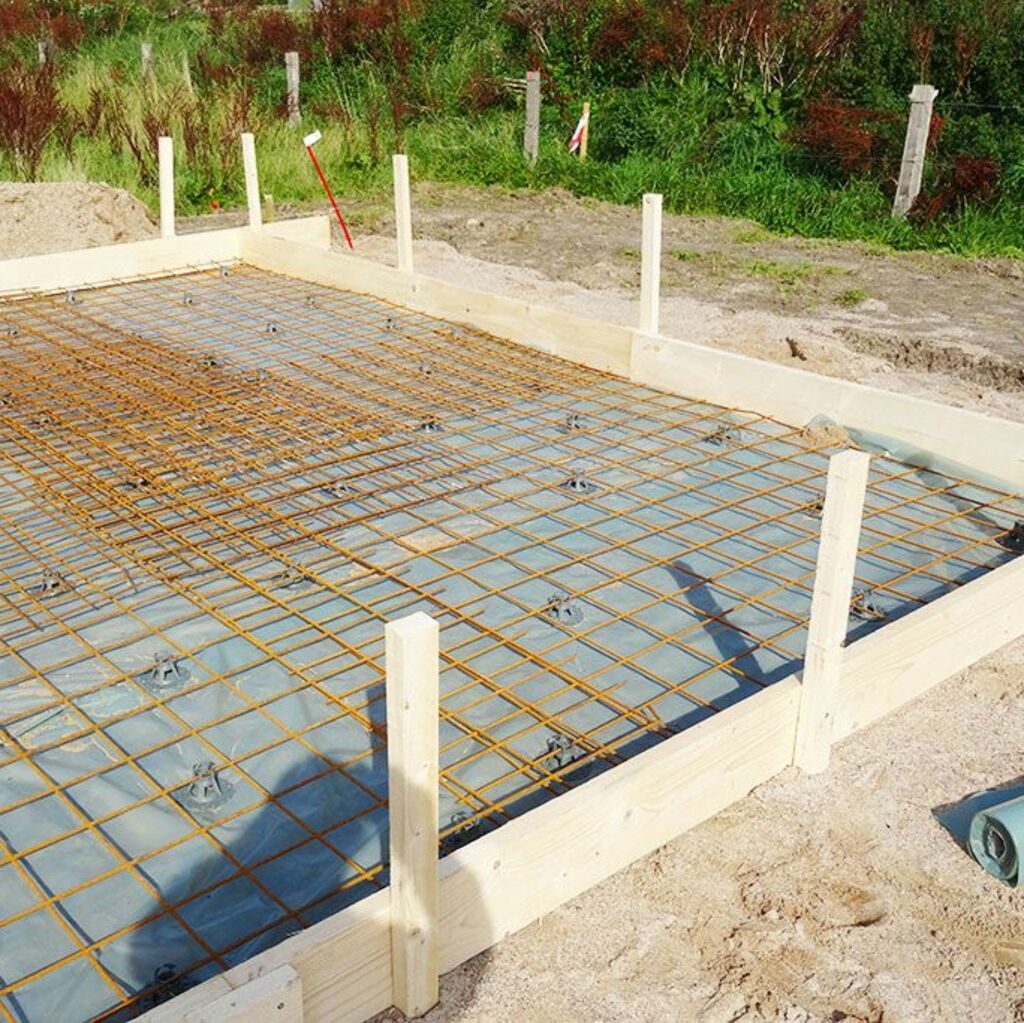

  • Konventionelle Sohlplatte – Baustellenfoto 1

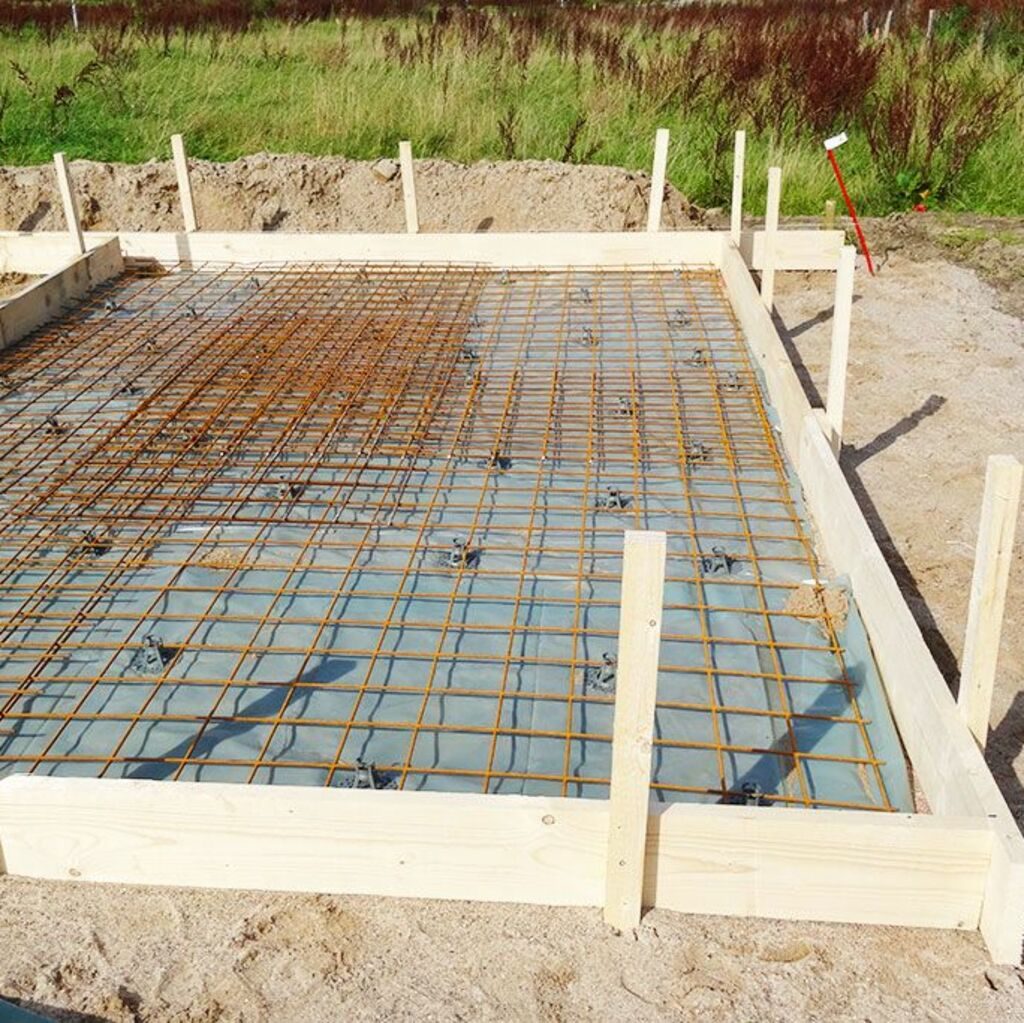

  • Konventionelle Sohlplatte – Baustellenfoto 2

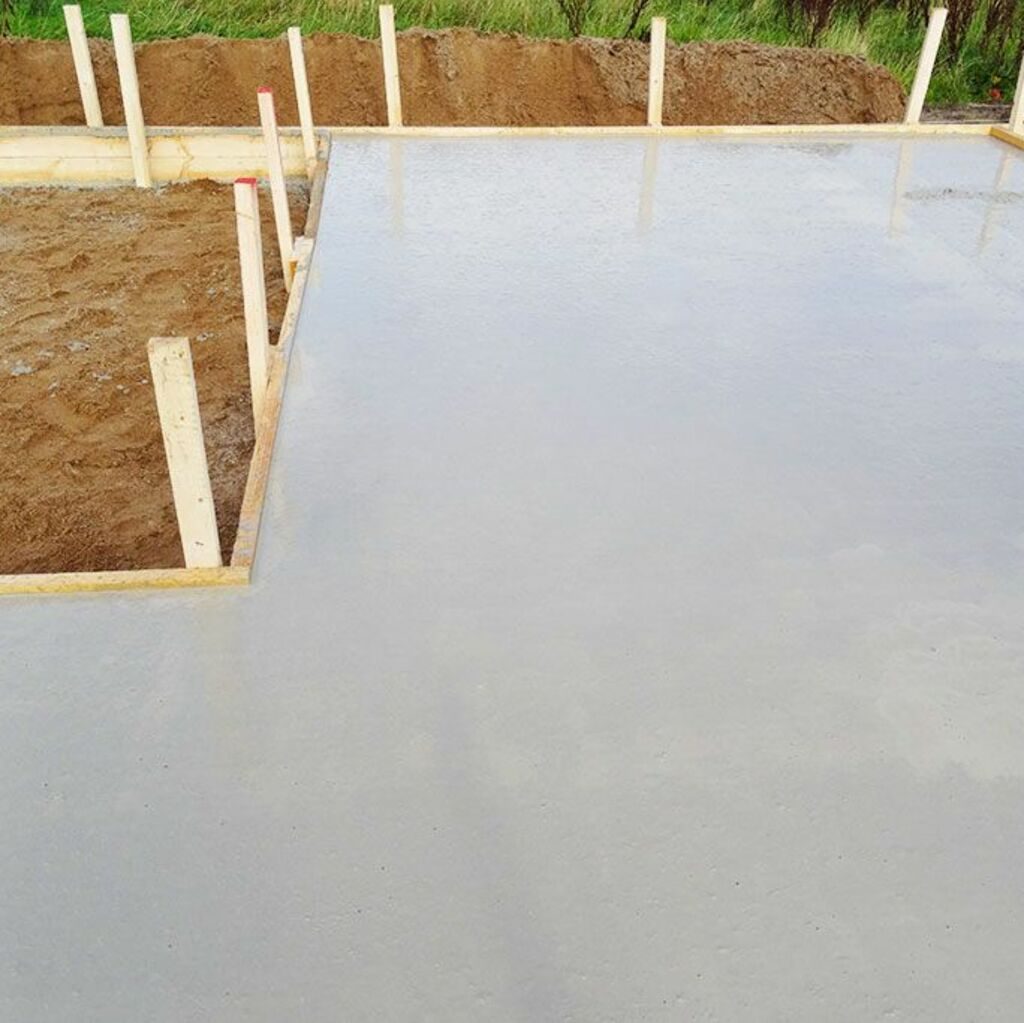

  • Konventionelle Sohlplatte – Baustellenfoto 3

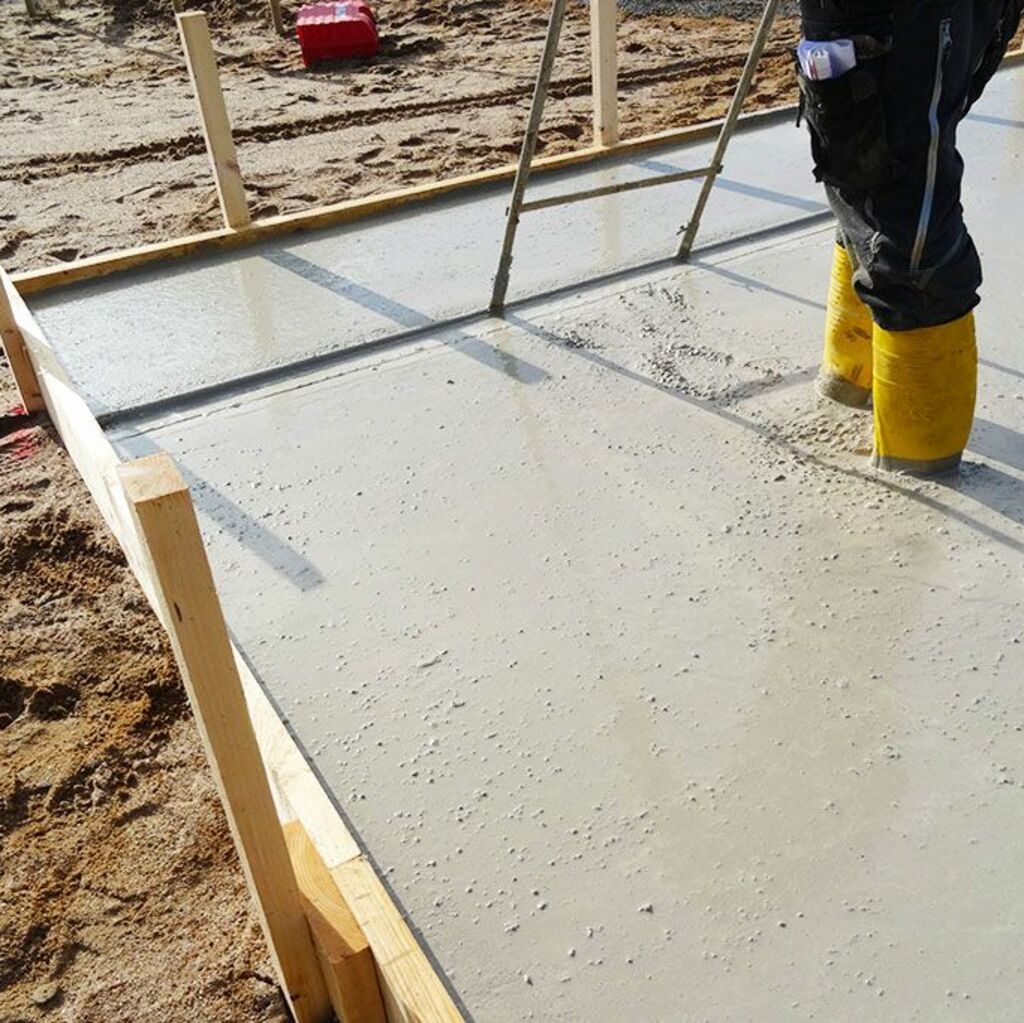

  • Konventionelle Sohlplatte – Baustellenfoto 4
B

Streifenfundament

Lastabtragung dort, wo sie gebraucht wird – geschalt, bewehrt und betoniert nach Statik.

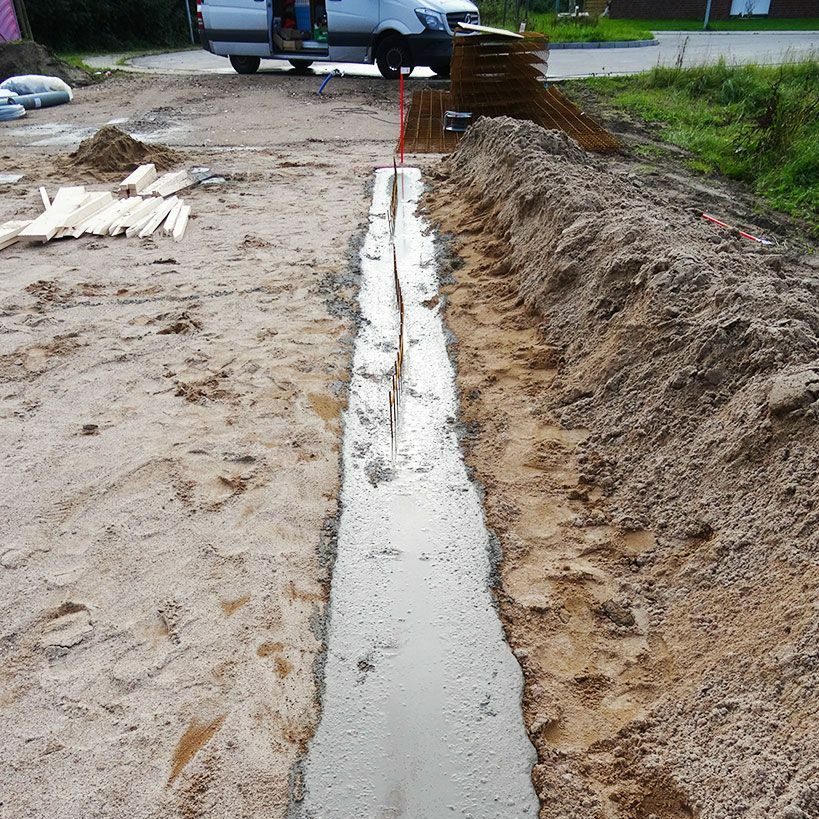

  • Streifenfundament – Baustellenfoto 1

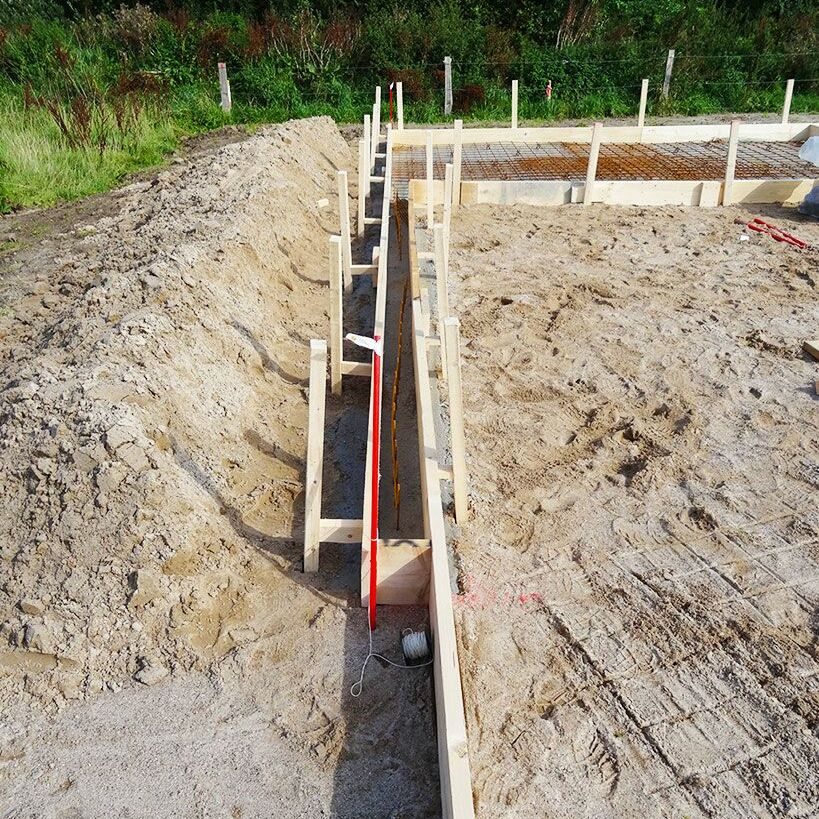

  • Streifenfundament – Baustellenfoto 2

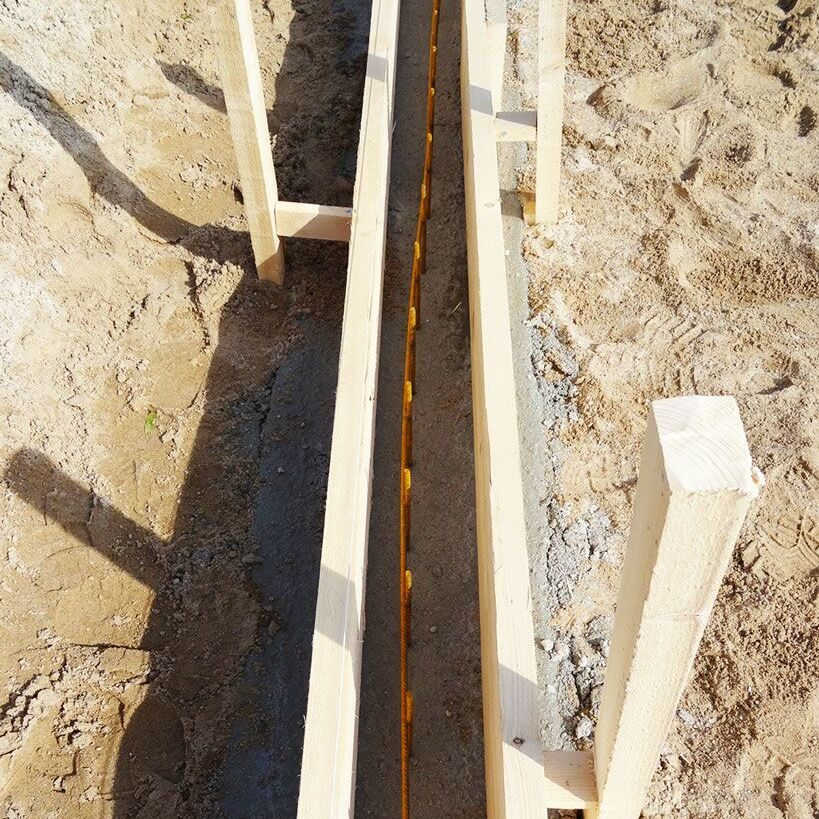

  • Streifenfundament – Baustellenfoto 3
C

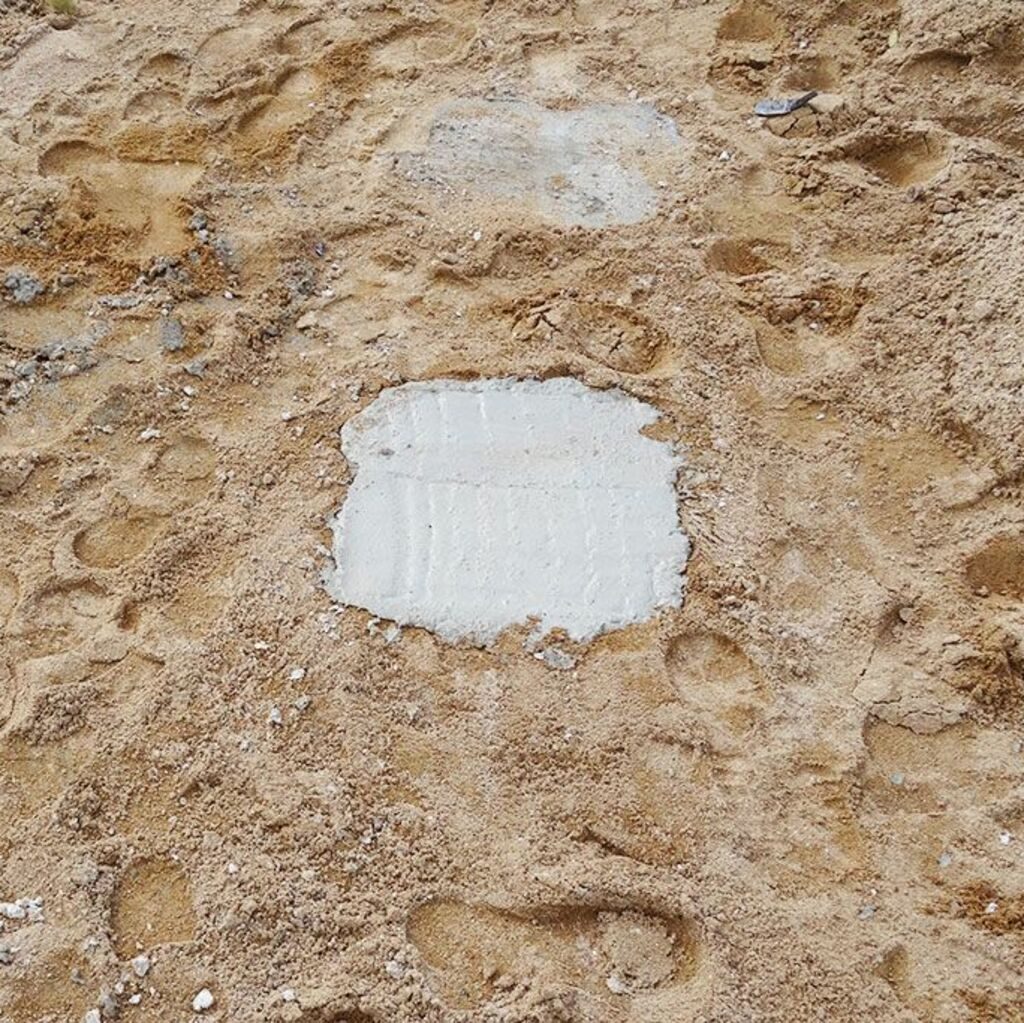

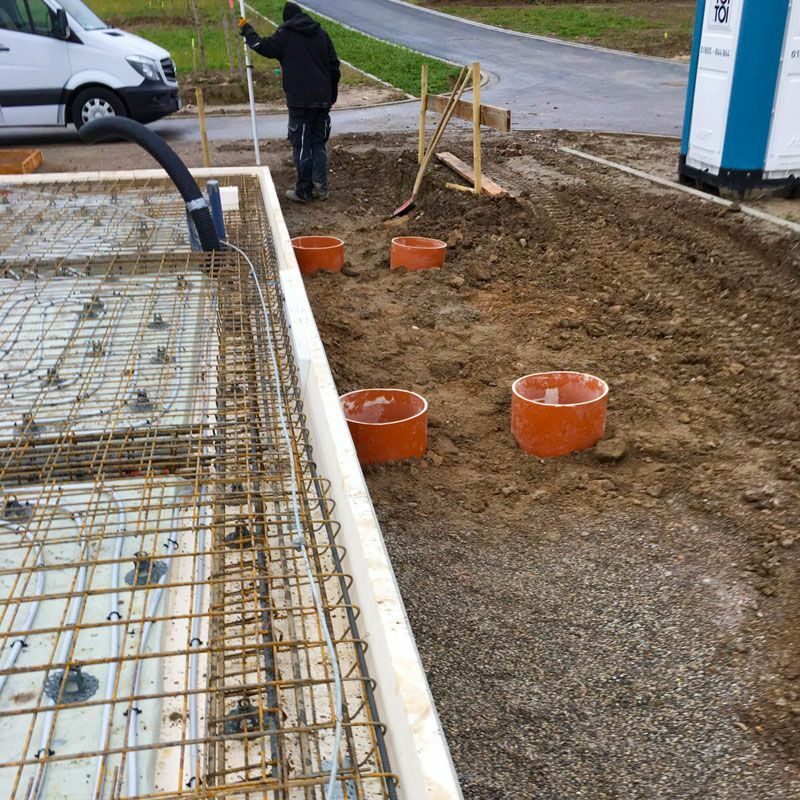

Punktfundament

Für Carports, Anbauten und punktuelle Lasten – inklusive Rohrschalung, wo sie sinnvoll ist.

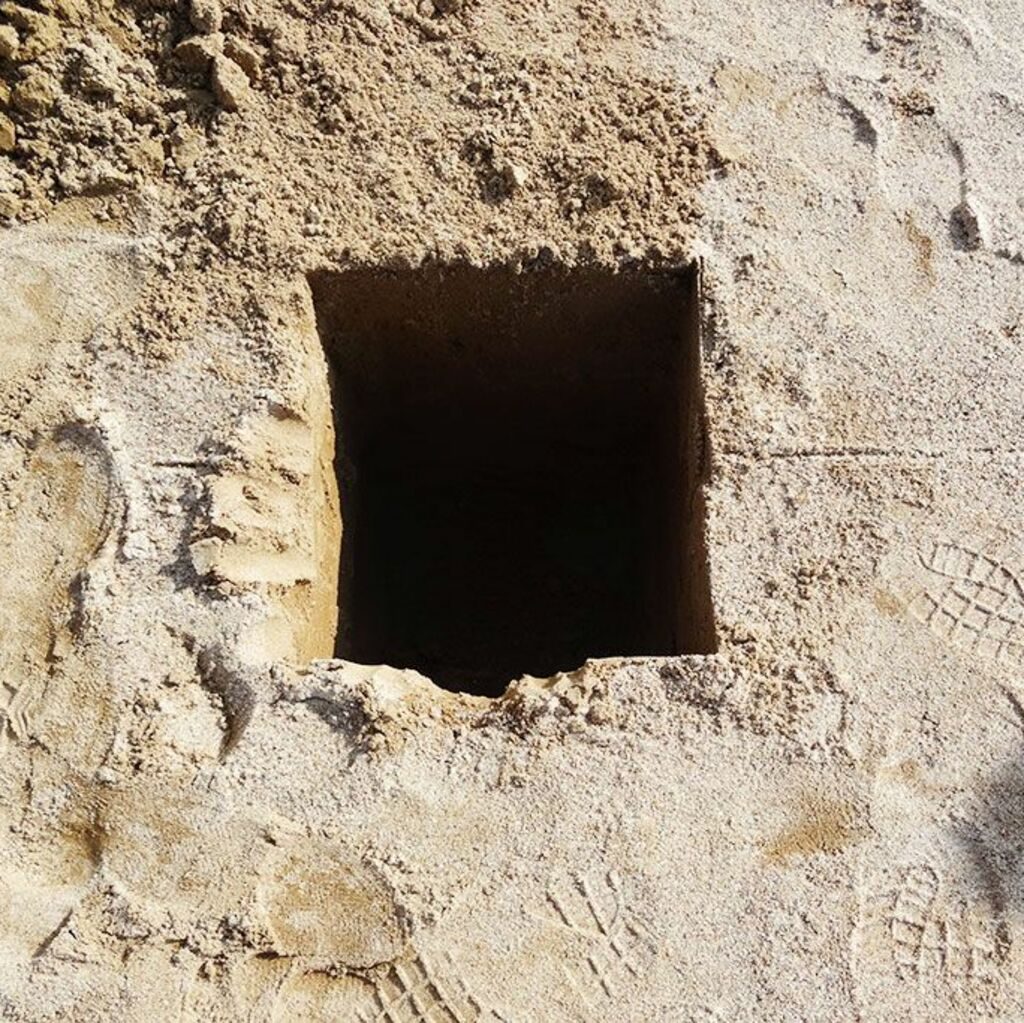

  • Punktfundament – Baustellenfoto 1

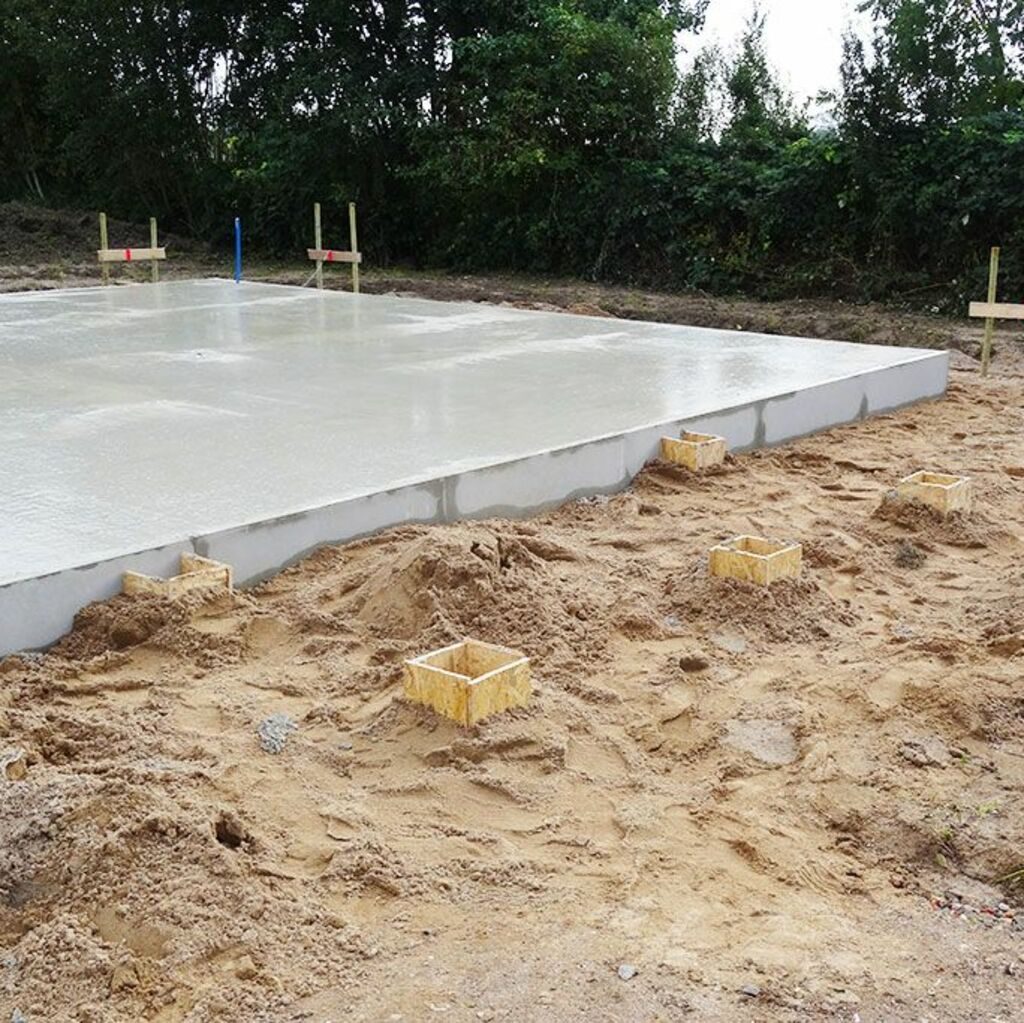

  • Punktfundament – Baustellenfoto 2
  • Punktfundament – Baustellenfoto 3
  • Punktfundament – Baustellenfoto 4
